Калибры для трапецеидальной многозаходной резьбы Tr применяются на производстве для контроля параметров выполняемой резьбовой части заготовки. Этот вид резьбы используется для передачи движений в различных винтовых механизмах. Процесс ее производства более трудоемкий, но оправдан важными преимуществами – меньшей силой трения, возможностью выдерживать повышенные нагрузки. За счет этих свойств многозаходную трепецеидальную резьбу часто используют для ходовых винтов токарных станков, приводной резьбы винтовых прессов и в других важных узлах механизмов, применяемых в производстве.
Пример обозначения:
Tr 26х10 (P5) 2-зах - резьба трапецеидальная двухзаходная, с номинальным диаметром 26 мм, ходом 10 мм и шагом 5 мм

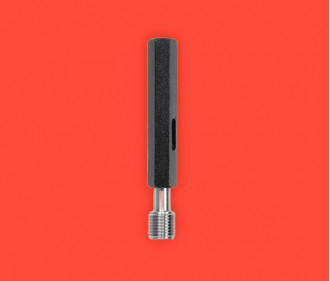

Виды калибров:

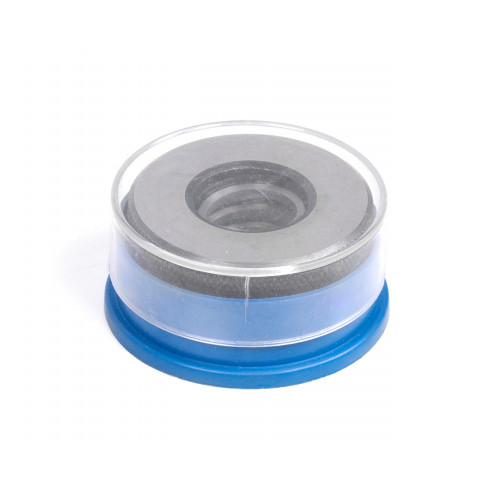

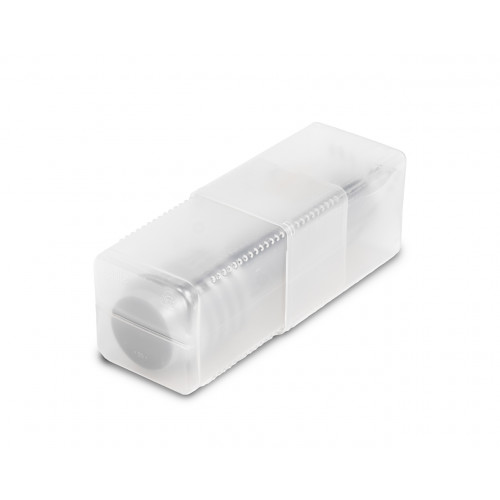

ПР – проходные рабочие пробки и кольца
НЕ – непроходные рабочие пробки и кольца
ПР-НЕ – двусторонние рабочие пробки: проход/непроход
КПР-ПР – проходные контрольные пробки для колец типа ПР
КПР-НЕ - непроходные контрольные пробки для колец типа ПР
КНЕ-ПР – проходные контрольные пробки для колец типа НЕ
КНЕ-НЕ – непроходные контрольные пробки для колец типа НЕ
КИ-НЕ – пробки контрольные для колец типа НЕ (контркалибры для контроля износа колец)
КИ – пробки контрольные для контроля износа колец типа ПР
