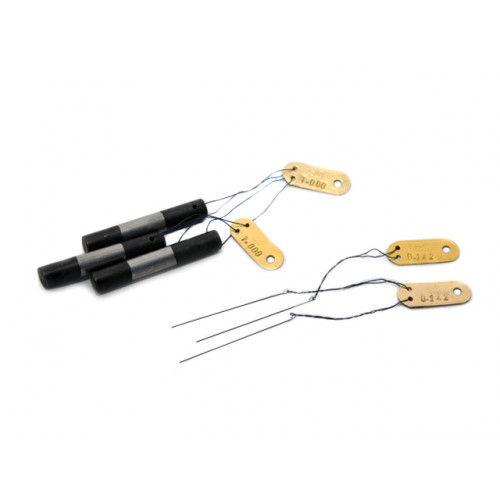

Измерительная проволочка – это высокоточный инструмент, применяемый для измерения среднего диаметра наружной резьбы, а также толщины зубьев и ширины впадин шлицевых валов с эвольвентным профилем. Представляет собой проволоку диаметром от 0,118 до 4,773 мм с биркой, где указан размер, формируются в наборы по 3 шт. Выполняются проволочки в основном из подшипниковой стали (иногда из углеродистой) с износостойким покрытием. Твердость инструмента варьируется в пределах 59-63 HRC.
Суть измерений заключается в так называемом методе «трех проволочек». Такой подход к определению среднего диаметра получил популярность благодаря высокой точности конечного результата. В основе метода «трех проволочек» лежит получение среднего диаметра резьбы путем расчета диаметра мнимого цилиндра, пересекающего витки резьбы. С помощью такого метода можно определять диаметры дюймовой, метрической и трапециидальной резьбы. Сам же размер резьбы определяется при помощи контактных измерительных инструментов.
Измерительный ролик - так же как и проволочка используется для измерения среднего диаметра наружной резьбы, а также измерения толщины зубьев и ширины впадин шлицевых валов и втулок с эвольвентным профилем.
Проволочки и ролики выпускаются следующих типов:
- I - проволочки гладкие;
- II - проволочки ступенчатые;
- III - ролики.
Проволочки и ролики соответствуют ГОСТ 2475-88, а также требованиям технической документации фирмы-изготовителя.
