Шаблон радиусный предназначен для оценки радиусов выпуклых и вогнутых поверхностей в мм методом визуального контроля. Представляют собой пластины с выпуклыми и вогнутыми закруглениями, соответствующими внутреннему и внешнему диаметру, объединенные в наборы. Конструкция обоймы набора обеспечивает возможность свободной замены шаблона, а также регулирования плавности вращения их на оси. Измерения происходят методом приложения шаблона к проверяемой поверхности, разница между шаблоном и поверхностью определяется на просвет.
В зависимости от диапазона измерений выделяют 3 вида наборов:

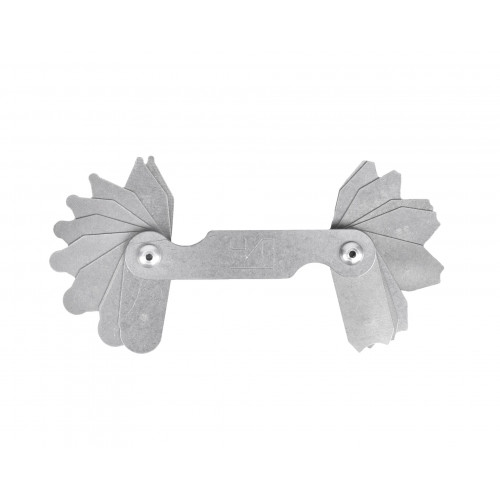

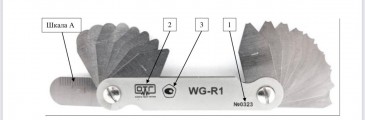

- Шаблон N1 – от 1 до 6 мм, 18 шт в наборе;

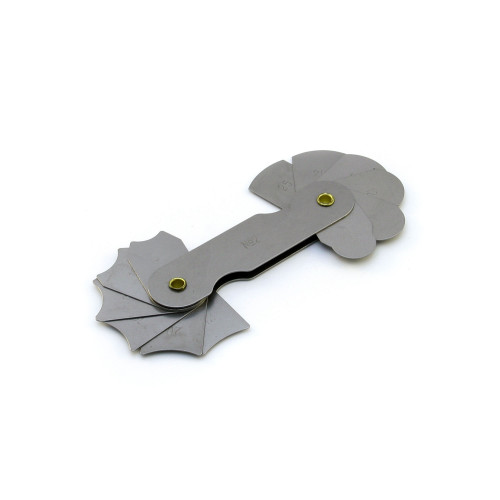

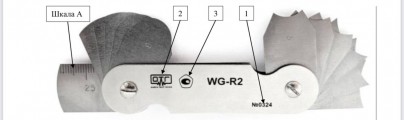

- Шаблон N2 – от 8 до 14 мм, 12 шт в наборе;

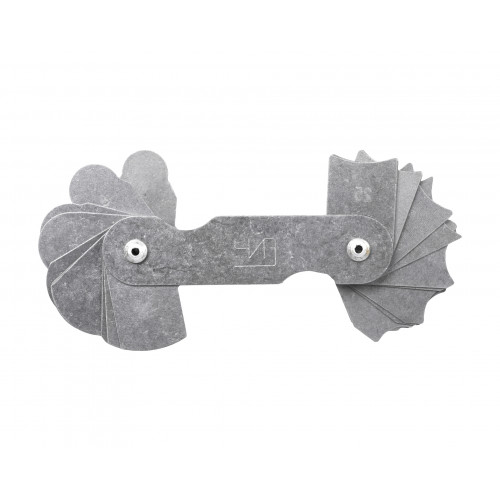

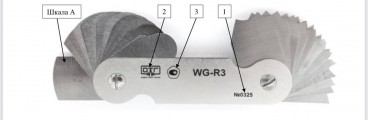

- Шаблон N3 – от 15 до 25 мм, 24 шт в наборе.
Наборы выполнены из углеродистой стали и имеют большой срок эксплуатации. Радиусные шаблоны предназначены для использования, как в помещении, так и на открытом воздухе. Температура окружающей среды от -50 °С до +50 °С, относительная влажность воздуха 100 %. Атмосферное давление 86,6 – 106,7 кПа.
