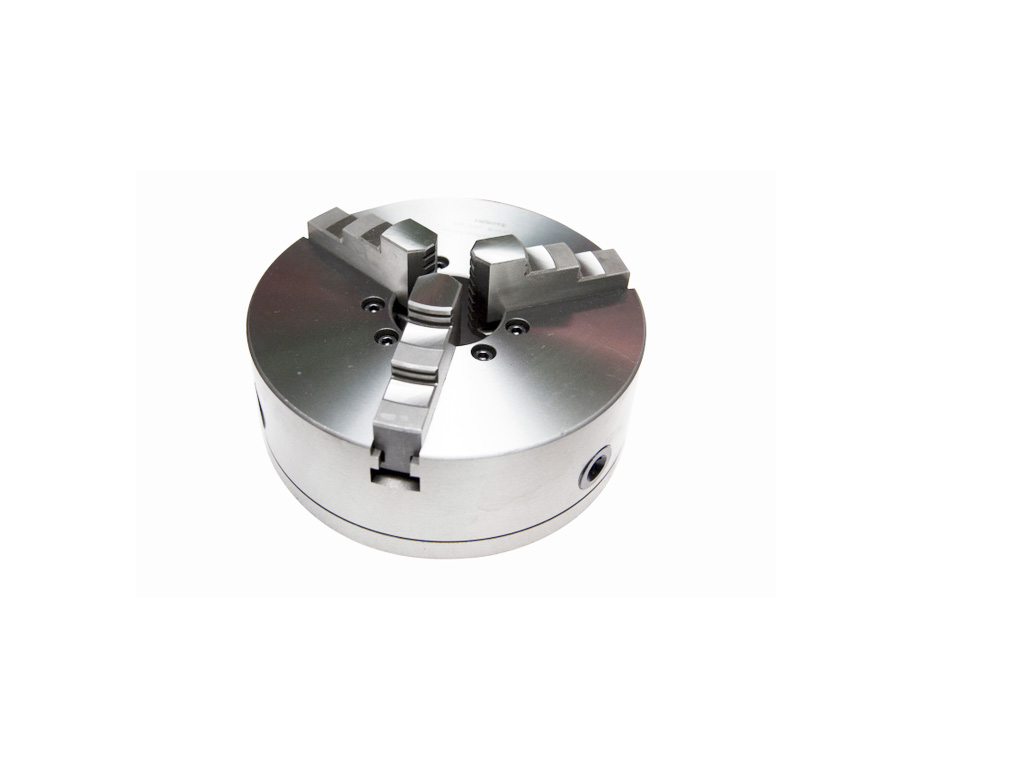

Корпус патрона выполнен из высококачественного специального чугуна. Спиральный диск, и шестерни стальные закаленные. Кулачки стальные цельные или сборные.
Тип 1 – c цилиндрическим центрирующим пояском и креплением через промежуточный фланец.
Диаметр наружный , мм 200
Диаметр отверстия в корпусе , мм 65
Диаметр посадочный на фланец, мм 165
Диаметр расположения крепежных отверстий, мм 180
Наружный диаметр изделия, зажимаемого в прямых кулачках, мм 4-85
Наружный диаметр изделия, зажимаемого в обратных кулачках, мм 65-200
Внутренний диаметр изделия, зажимаемого в прямых кулачках, мм 65-200
Максимально допустимая частота вращения, 1/мин 3000
Высота патрона без кулачков 75
Масса патрона, кг 15,5
Крепеж 6хМ10
