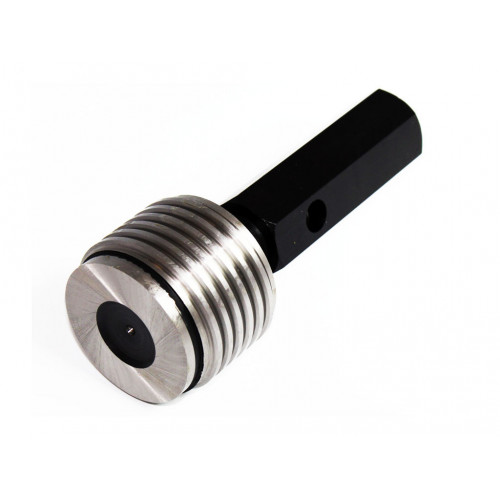

Калибры для упорной резьбы S применяются для контроля упорной резьбы с профилем и основными размерами, выполненными по ГОСТ 10177-82. Этот тип резьбы применяется в механизмах с большим односторонним давлением, таких как гидравлические прессы, нажимные винты прокатных станков, в резьбе крюков и т.д. Упорная резьба S имеет угол наклона боковых сторон профиля 30° и 3°, размеры указываются в миллиметрах.
Виды калибров:
ПР – проходные рабочие пробки и кольца
НЕ – непроходные рабочие пробки и кольца
ПР-НЕ – двусторонние рабочие пробки: проход/непроход
КПР-ПР – проходные контрольные пробки для колец типа ПР
КПР-НЕ - непроходные контрольные пробки для колец типа ПР
КНЕ-ПР – проходные контрольные пробки для колец типа НЕ
КНЕ-НЕ – непроходные контрольные пробки для колец типа НЕ
КИ-НЕ – пробки контрольные для колец типа НЕ (контркалибры для контроля износа колец)
КИ – пробки контрольные для контроля износа колец типа ПР
