06.07.20

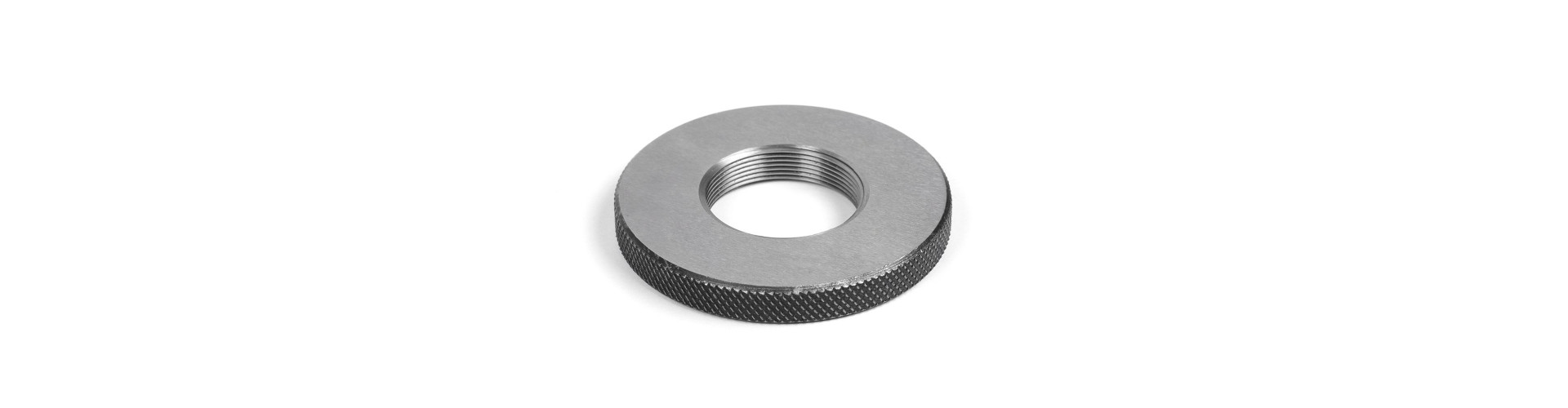

Калибры общепромышленного назначения

КАЛИБРЫ ОБЩЕПРОМЫШЛЕННОГО НАЗНАЧЕНИЯ





кликнув на название - можно перейти в раздел с данными типами калибров

КАЛИБРЫ ГЛАДКИЕ ПО ГОСТ 21401-75

Допуски по ГОСТ 24853-81





Примеры обозначения при заказе:

Калибр-скоба 12 h7 ПР-НЕ

Калибр-пробка 12 H7 ПР-НЕ



Назначение: для контроля гладких отверстий и валов по ГОСТ 21401,

Конструкция и размеры по ГОСТ 14807-69, ГОСТ 14816-69, ГОСТ 17738-72, ГОСТ 17740-72, ГОСТ 18355-73, ГОСТ 18356-73, ГОСТ 18358-93, ГОСТ 18360-93 и ГОСТ 18367-93.

Технические требования по ГОСТ 2015-81



Поля допусков: для пробок H6-H12, G6-G11; для скоб g6-g9, h6-h9, e6-e9.



Виды гладких калибров: ПР – проходные пробки, скобы; НЕ – непроходные пробки, скобы

Пробки гладкие двухсторонние со вставками от 1 до 6 мм ГОСТ 14807-69

Пробки гладкие двухсторонние со вставками от 3 до 50 мм ГОСТ 14810-69

Пробки гладкие непроходные с насадками свыше 50 до 100 мм ГОСТ 14816-69

Пробки гладкие проходные с насадками свыше 50 до 100 мм ГОСТ 14815-89

Пробки гладкие непроходные неполные свыше 75 до 300 мм ГОСТ 14823-69

Пробки гладкие проходные неполные свыше 100 до 300 мм ГОСТ 14822-69

Скобы листовые для от 3 до 260 ГОСТ 18360-93 (Размеры)

Кольца и скобы больших размеров изготавливаются по заказу и чертежам заказчика







КАЛИБРЫ РЕЗЬБОВЫЕ НЕРЕГУЛИРУЕМЫЕ ОБЩЕМАШИНОСТРОИТЕЛЬНОГО НАЗНАЧЕНИЯ





КАЛИБРЫ ДЛЯ МЕТРИЧЕСКОЙ РЕЗЬБЫ

Калибры для метрической резьбы ГОСТ 24997-2004.

Конструкция и основные размеры ГОСТ 17756-72, ГОСТ 17767-72

Назначение: для контроля метрической резьбы с профилем по ГОСТ 9150-2002, техническими условиями по ГОСТ 2016-86, основными размерами по ГОСТ 24705-2004 и ГОСТ 24706-81 и допусками по ГОСТ 16093-2004, ГОСТ 4608-81, ГОСТ 24834-81 и ГОСТ 11709-81



Поля допуска: для пробок 5H6H, 6H, 7H, 6G, 7G, для колец и контркалибров 6g, 8g, 4h, 6h, 8h, 6e, 6d





Примеры обозначения при заказе: Пробка М 27х1,5 ПР 6Н, Кольцо М 27х1,5 НЕ 6g

Виды резьбовых калибров:

ПР – проходные пробки и кольца;

НЕ – непроходные пробки и кольца;

КИ – пробки контрольные для колец типа ПР;

КИ-НЕ – пробки контрольные для колец типа НЕ (контркалибры для контроля зноса колец);

КНЕ-НЕ, КНЕ-ПР, КПР-НЕ, КПР-ПР пробки контрольные для колец типа НЕ и ПР



Пробки резьбовые со вставками с полным профилем резьбы 1-100мм (ГОСТ 17756-72). Обозначение калибра-пробки (вставки): ПР, КИ-НЕ

Пробки резьбовые со вставками с укороченным профилем резьбы 1-100мм(ГОСТ 17756-72). Обозначение калибра-пробки (вставки): НЕ, КИ

Пробки резьбовые с полным профилем резьбы 105-300мм (ГОСТ 17761-72). Обозначение калибра-пробки: ПР, КИ-НЕ. Изготавливаются с двумя ручками.

Пробки резьбовые с укороченным профилем резьбы 105-300мм (ГОСТ 17762-72). Обозначение калибра-пробки: КИ, НЕ.

Изготавливаются с двумя ручками.

Кольца резьбовые с полным профилем резьбы 1-100мм (ГОСТ 17763-72). Обозначение калибра-кольца: ПР

Кольца резьбовые с укороченным профилем резьбы 1-100мм (ГОСТ 17764-72). Обозначение калибра-кольца: НЕ

Кольца резьбовые с полным профилем резьбы 105-300мм (ГОСТ 17765-72). Обозначение калибра-кольца: ПР.  Изготавливаются с двумя ручками.

Кольца резьбовые с укороченным профилем резьбы 105-300мм (ГОСТ 17766-72). Обозначение калибра-кольца: НЕ. Изготавливаются с двумя ручками.

Изготовление спецразмеров по чертежам потребителя



Таблица типоразмеров

(номинальных диаметров и шагов метрической резьбы)



M8x(0,5/0,75/1/1,25) М30х(0,75/1/1,5/2/3/3,5) М62х(1,5/2/3/4)
M8x(0,5/0,75/1/1,25) М32х(1,5/2) М64х(1/1,5/2/3/4/6)
М10х(0,5/0,75/1/1,25/1,5) M33x(0,75/1/1,5/2/3/3,5) M65х(1,5/2/3/4)
М11х(0,5/0,75/1/1,5) М35х1,5 М68х(1/1,5/2/3/4/6)
М12х(0,5/0,75/1/1,25/1,5/1,75) М36х(1/1,5/2/3/4) М70х(1,5/2/3/4/6)
М14х(0,5/0,75/1/1,25/1,5/2) M38х1,5 М72х(1/1,5/2/3/4/6)
М15х(1/1,5) М39х(1/1,5/2/3/4) М75х(1,5/2/3/4)
М16х(0,5/0,75/1/1,25/2) M40x(1,5/2/3) М76х(1/1,5/2/3/4/6)
М17х(1/1,5) М42х(1/1,5/2/3/4/4,5) М78х2
М18х(0,5/0,75/1/1,5/1/2,5) M45х(1/1,5/2/3/4/4,5) М80х(1/1,5/2/3/4/6)
М20х(0,5/0,75/1/1,5/2/2,5) М48х(1/1,5/2/3/4/5) M82х2
М22х(0,5/0,75/1/1,5/2/2,5) M50х(1,5/2/3) (М85, М90,...,М150)(1,5/2/3/4/6)
М24х(0,75/1/1,5/2/3) М52х(1/1,5/2/3/4/5) М160,...,М200)(2/3/4/6)
М25х(1/1,5/2) М55х(1,5/2/3/4) (М205, М210,...,М250)(3/4/6)
М26х1,5 М56х(1/1,5/2/3/4/5,5) М53х1,5 М83х2 М93х2 М103х2 М108х2 М128х3 М148х3
М27х(0,75/1/1,5/2/3) М58х(1,5/2/3/4)
М28х(1/1,5/2) М60х(1/1,5/2/3/4/5,5)

Жирным шрифтом выделены предпочтительные размеры и шаги резьбы.

Примечание: по специальному заказу могут быть изготовлены калибры других типоразмеров (с другой комбинацией "Номинальный диаметр" х "шаг")









КАЛИБРЫ ДЛЯ ТРУБНОЙ ЦИЛИНДРИЧЕСКОЙ РЕЗЬБЫ (1/16" - 6") ГОСТ 2533-88

Конструкция и основные размеры ГОСТ 18922-73, ГОСТ 18932-73

Назначение: для контроля трубной цилиндрической резьбы по ГОСТ 6357-81. Класс точности резьбы: А и В.

Обозначение размера резьбы: 1/16", 1/8", 1/4", 3/8", 1/2", 5/8", 3/4", 7/8", 1", 1 1/8", 1 1/4", 1 3/8", 1 1/2", 1 3/4", 2", 2 1/4", 2 1/2", 2 3/4", 3", 3 1/4", 3 1/2", 3 3/4", 4", 4 1/2", 5", 5 1/2", 6"

Шаг резьбы (мм): 0,907; 1,337; 1,814; 2,309Шаг резьбы (Число ниток на дюйм):28,19,14,11. Угол профиля: 55°

Примеры обозначения при заказе :

Пробка G 11/8" ПР кл.B

Кольцо G 11/8" НЕ кл.A

Пробка G 11/8" К-И кл.B LH



Виды калибров:

ПР кл.А – проходные пробки и кольца класса точности А

ПР кл.В – проходные пробки и кольца класса точности В

НЕ кл.А – непроходные пробки и кольца класса точности А

НЕ кл.В – непроходные пробки и кольца класса точности В

К-И, КИ-НЕ – пробки контрольные (для контроля износа колец соответ-ствующего класса точности)









КАЛИБРЫ ДЛЯ ТРУБНОЙ КОНИЧЕСКОЙ РЕЗЬБЫ (1/16" - 6") ГОСТ 7157-79



Назначение: для контроля трубной конической резьбы по ГОСТ 6211-81.

Обозначение размера резьбы: 1/16", 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 3 1/2", 4", 5", 6"

Шаг резьбы (мм): 0,907(1/16", 1/8"); 1,337(1/4", 3/8"); 1,814(1/2", 3/4"); 2,309(1", 1 1/4", 1 1/2", 2", 2 1/2", 3", 3 1/2", 4", 5", 6")

Шаг резьбы (Число ниток на дюйм): 28, 19, 14, 11

Примеры обозначения при заказе:

Пробка R 1 1/2" P-P ГОСТ 7157-79

Пробка R 1 1/2" P-P ГОСТ 7157-79 исп.2

Пробка R 1 1/2" К-Р ГОСТ 7157-79 (исполнение 1 в заказе не указывается)

Виды конусных калибров:

а) рабочие пробки и кольца (2 исполнения)Р-Р – резьбовыеР-СП – резьбовые специальныеР-Г – гладкие

б) контрольные пробки (контркалибры)К-Р – резьбовые для колец типа Р-РК-СП – резьбовые для колец типа Р-СПК-Г – резьбовые для колец типа Р-Г

Примечание:

а) Рабочие пробки и кольца (типа Р-Р, Р-Г и Р-СП) изготавливаются в следующих исполнениях:

1 – с измерительной плоскостью, соответствующей номинальному положению основной плоскости резьбы;

2 – с измерительными плоскостями, соответствующими номинальному положению основной плоскости, а также наибольшему и наименьшему предельным размерам осевого смещения основной плоскости резьбы.

б) Контрольные пробки (типы К-Р, К-Г и К-СП) изготавливаются только в исполнении 1;

в) Исполнение 2 является предпочтительным.









КАЛИБРЫ РЕЗЬБОВЫЕ ДЛЯ ДЮЙМОВОЙ РЕЗЬБЫ УГЛОМ ПРОФИЛЯ 60° UNC, UNF, UNEF, UN,UNS по американскому стандарту ASME B1.1:2003 (ISO 68-2:1998, 263:1973, 5864:1993)





Общемашиностроительное применение. UNC - крупный шаг, UNF - мелкий шаг, UNEF - особомелкий шаг, UN - резьбы с одним значением шага для разных диаметров.

1/4-20UNC-2A или 0.250-20UNC-2Aнаружная, с крупным шагом

10-32UNF-2D или 0.190-32UNF-2Bвнутренняя, с крупным шагом

21/2-16UN-3A или 2.250-16UNC-3A наружная, с крупным шагом



Класс точности: пробки 2В, 3В, кольца 2А, 3А



Калибры изготавливаются следующих видов:

Резьбовые калибры пробки ПР и НЕ

Резьбовые калибры кольца ПР и НЕ

Контрольные калибры пробки для резьбовых колец КПР-ПР, КНЕ-ПР, КПР-НЕ, КНЕ-НЕ

Контрольные калибры пробки для проверки износа резьбовых колец КИ, КИ-НЕ



  64 56 48 44 40 36 32 28 27 24 20 18 16 14 13 12 11 10 9 8 7 6 5 4,5 4
N6         UNF   UNC
N8           UNF UNC
N10   UNS UNS   UNS UNS UNF UNS   UNC
N12   UNS UNS   UNS UNS UNEF UNF   UNC
1/4"   UNS UNS   UNS UNS UNEF UNF UNS UNS UNC
5/16"     UNS   UNS UNS UNEF UN UNS UNF UN UNC
3/8"         UNS UN UNEF UN UNS UNF UN UNS UNC
7/16"         UNS UNS UN UNEF   UNS UNF UNS UN UNC
1/2"         UNS UNS UN UNEF UNS UNS UNF UNS UN UNS UNC UNS
9/16"         UNS UNS UN UN UNS UNEF UN UNF UN UNS   UNC
5/8"         UNS UNS UN UN UNS UNEF UN UNF UN UNS   UN UNC
11/16"             UN UN   UNEF UN   UN
3/4"         UNS UNS UN UN UNS UNS UNEF UNS UNF UNS   UN   UNC
13/16"             UN UN     UNEF   UN     UN
7/8"         UNS UNS UN UN UNS UNS UNEF UNS UN UNF   UN   UNS UNC
15/16"             UN UN     UNEF   UN     UN
1"         UNS UNS UN UN UNS UNS UNEF UNS UN UNS   UNF   UNS   UNC
1-1/6"               UN     UN UNEF UN     UN       UN
1-1/8"               UN   UNS UN UNEF UN UNS   UNF   UNS   UN UNC
1-3/16"               UN     UN UNEF UN     UN       UN
1-1/4"               UN   UNS UN UNEF UN UNS   UNF   UNS   UN UNC UNS
1-5/16"               UN     UN UNEF UN     UN       UN
1-3/8"               UN   UNS UN UNEF UN UNS   UNF   UNS   UN   UNC
1-7/16"               UN     UN UNEF UN     UN       UN   UN
1-1/2"               UN   UNS UN UNEF UN UNS   UNF   UNS   UN   UNC
1-9/16"                     UN UNEF UN     UN       UN   UN
1-5/8"                   UNS UN UNEF UN UNS   UN   UNS   UN   UN
1-11/16"                     UN UNEF UN     UN       UN   UN
1-3/4"                     UN UNS UN UNS   UN   UNS   UN   UN UNC
1-13/16"                     UN   UN     UN       UN   UN
1-7/8"                     UN UNS UN UNS   UN   UNS   UN   UN
1-15/16"                     UN   UN     UN       UN   UN
2"                     UN UNS UN UNS   UN   UNS   UN   UN   UNC







КАЛИБРЫ ДЛЯ КОНИЧЕСКОЙ ДЮЙМОВОЙ РЕЗЬБЫ 60° (1/16" - 2") ГОСТ 6485-69



Примеры обозначения при заказе:

Пробка К 1 1/2" Р-Р ГОСТ 6585-69

Пробка К 1 1/2" Р-Р ГОСТ 6585-69 исп.2

Пробка К 1 1/2" К-Р ГОСТ 6585-69(исполнение 1 в заказе не указывается)

Назначение: для контроля конической дюймовой резьбы с углом профиля 60° по ГОСТ 6111-52.

Обозначение размера резьбы: 1/16", 1/8", 1/4", 3/8", 1/2", 3/4", 1", 1 1/4",1 1/2", 2"

Шаг резьбы (мм): 0,941(1/16", 1/8"); 1,411(1/4", 3/8"); 1,814(1/2", 3/4"); 2,209(1", 1 1/4", 1 1/2", 2")

Шаг резьбы (нитки на дюйм): 27, 18, 14, 11 1/2



Типы калибров:

а) рабочие пробки и кольца (2 исполнения), Р-Р – резьбовые, Р-СП – резьбовые специальные, Р-Г – гладкие

б) контрольные пробки (контркалибры) К-Р – резьбовые для колец типа Р-Р, К-СП – резьбовые для колнец типа Р-СП, К-Г – резьбовые для колец типа Р-Г

Примечание:

а) Рабочие пробки и кольца (типа Р-Р, Р-Г и Р-СП) изготавливаются в следующих исполнениях: 1 – с измерительной плоскостью, соответствующей номинальному положению основной плоскости резьбы; 2 – с измерительными плоскостями, соответствующими номинальному положению основной плоскости, а также наибольшему и наименьшему предельным размерам осевого смещения основной плоскости резьбы.

б) Контрольные пробки (типы К-Р, К-Г и К-СП) изготавливаются только в исполнении 1;

в) Исполнение 2 является предпочтительным







КАЛИБРЫ ДЛЯ КОНИЧЕСКОЙ РЕЗЬБЫ ВЕНТИЛЕЙ И БАЛЛОНОВ ДЛЯ ГАЗОВ ГОСТ ГОСТ 24998-81



Назначение: для контроля конической резьбы вентилей и баллонов для газов по ГОСТ 9909-81.

Обозначение размера резьбы: W19,2; W27,8; W30,3

Шаг резьбы (мм): 1,814 мм

Конусность: 3:25

Угол профиля: 55°

Примеры обозначения при заказе:

5/2-W19,2 P-P для калибра вида 5 исп.2

2-W19,2 К-Р для калибра вида 2

Виды конусных калибров: 1(Р-Р) – рабочие резьбовые кольца (исп.1 и исп.2); 2(К-Р) – контрольные резьбовые пробки (исп.1); 3(Р-Г) – рабочие гладкие кольца (исп.1 и исп.2); 4(К-Г) – контрольные гладкие пробки (исп.1); 5(Р-Р) – рабочие резьбовые пробки (исп.1 и исп.2); 6(Р-Г) – рабочие гладкие пробки (исп.1 и исп.2)

Примечание:

а) Рабочие калибры (виды 1,3,5 и 6) изготавливаются в следующих исполнениях:

1 – с измерительной плоскостью, соответствующей номинальному положению основной плоскости резьбы;

2 – с измерительными плоскостями, соответствующими номинальному положению основной плоскости, а также наибольшему и наименьшему предельным размерам осевого смещения основной плоскости резьбы.

б) Контрольные калибры (виды 2 и 4) изготавливаются только в исполнении 1;

в) Исполнение 2 является предпочтительным.

Изготовление спецразмеров по чертежам потребителя
