Штангенциркули специальные - назначение, характеристики

Штангенциркули специальные

Семейство измерительного инструмента «штангенциркули» представлено большим количеством модификаций, которые условно можно разделить на 2 группы:

• Для решения стандартных задач – производится в соответствии с ГОСТ 166-89: это инструменты для измерительных и разметочных работ.
• Для решения специфических – узконаправленных – задач: это нестандартные модели, позволяющие проводить замеры канавок, больших углублений, толщин труднодоступных деталей на технике, прочее.

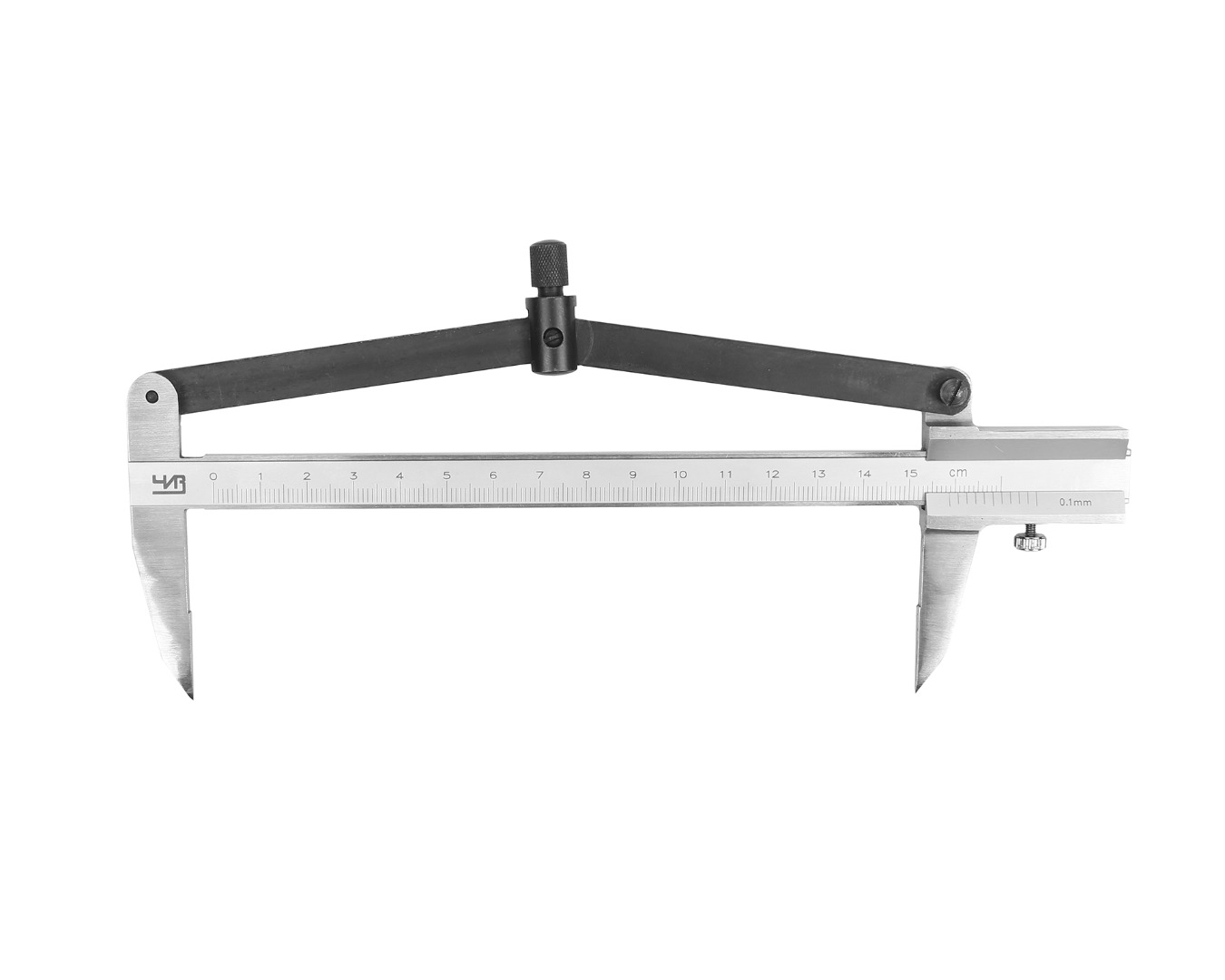

1. Штангенциркули разметочные

Самыми распространенными – по популярности и частоте использования – являются два вида прибора: ШЦСРТ и ШЦСР.

Модели ШЦСР (или «козьи ножки») с артикулом 53379, 53380, 53381, 53382 имеют закаленные губки. У них несколько особенностей:

• Могут использоваться и для разметки поверхностей (нанесение рисок), и для проведения внутренних/наружных замеров.
• Губки имеют остро заточенные концы из закаленной высоколегированной стали.
• изготавливаются в диапазоне от 150 до 300мм.

Вариация ШЦСРТ («козьи ножки» арт. 136312, 136313, 136314, 136315) отличается от предыдущего варианта наличием твердосплавных напаек.

Измерительные модели ШЦСРТ оснащены твердосплавными напайками для разметки, которые изготавливаются на основе стандартных моделей соответствующих ГОСТ 166-89. Они выпускаются в нескольких исполнениях:

• Тип 1 – с напайками на нижних губках (арт. 949528, 949530, 949529, 949532, 948617, 1024980).
• Тип 2 – с напайками на нижних губках (арт. 989205, 915857, 1018127, 1018128) и на верхних (арт. 989203).
• Тип 3 – с напайками на нижних губках (арт. 948619, 949527).

Торговый Дом "Челябинский Инструментальный Завод" (ЧИЗ) предлагает штангенциркули ШЦСРТ и ШЦСР разных типоразмеров. Оформите покупку в нашем магазине или попросите помощи у нашего консультанта.

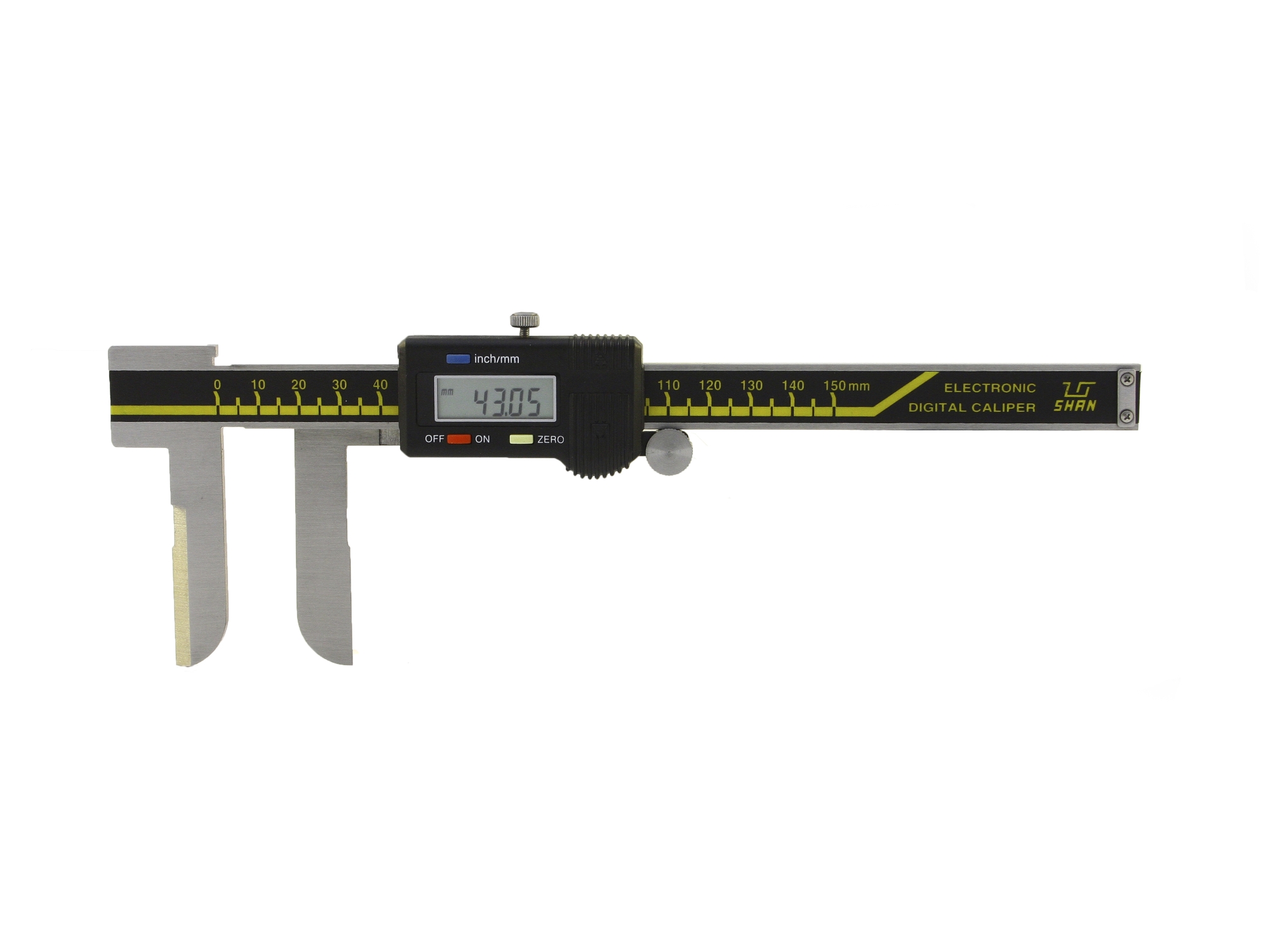

2. Штангенциркули для внутренних канавок

Выпускаются в двух исполнениях – механические и электронные (более точные, но и более дорогие модели).

Отличительная особенность – специальная форма наружной поверхности губок, которая позволяет вставить инструмент во внутренний паз (канавку, проточку) и провести замеры.

Электронные модели имеют комбинированный принцип действия: механический замер выводится на цифровой дисплей в виде очень точного результата. Использование электронного устройства позволяет установить ноль на инструменте в любом положении, а показания можно снимать в дюймовой или метрической системе исчисления с дискретностью 0,01 мм. Источник питания для устройства – автономный (электрическая батарейка).

Выбор нужной модели осуществляется в соответствии с параметрами измерений (в мм):

• Общая и рабочая длина губок.
• Общий вылет губок.
• Толщина и ширина губок.
• Предел измерения и точность.

Вы берите нужную модель и поместите в корзину в рабочем кабинете. Если вам нужна помощь специалиста, оставьте вопрос на сайте: мы предоставим необходимую информацию и поможем с подбором нужного инструмента.

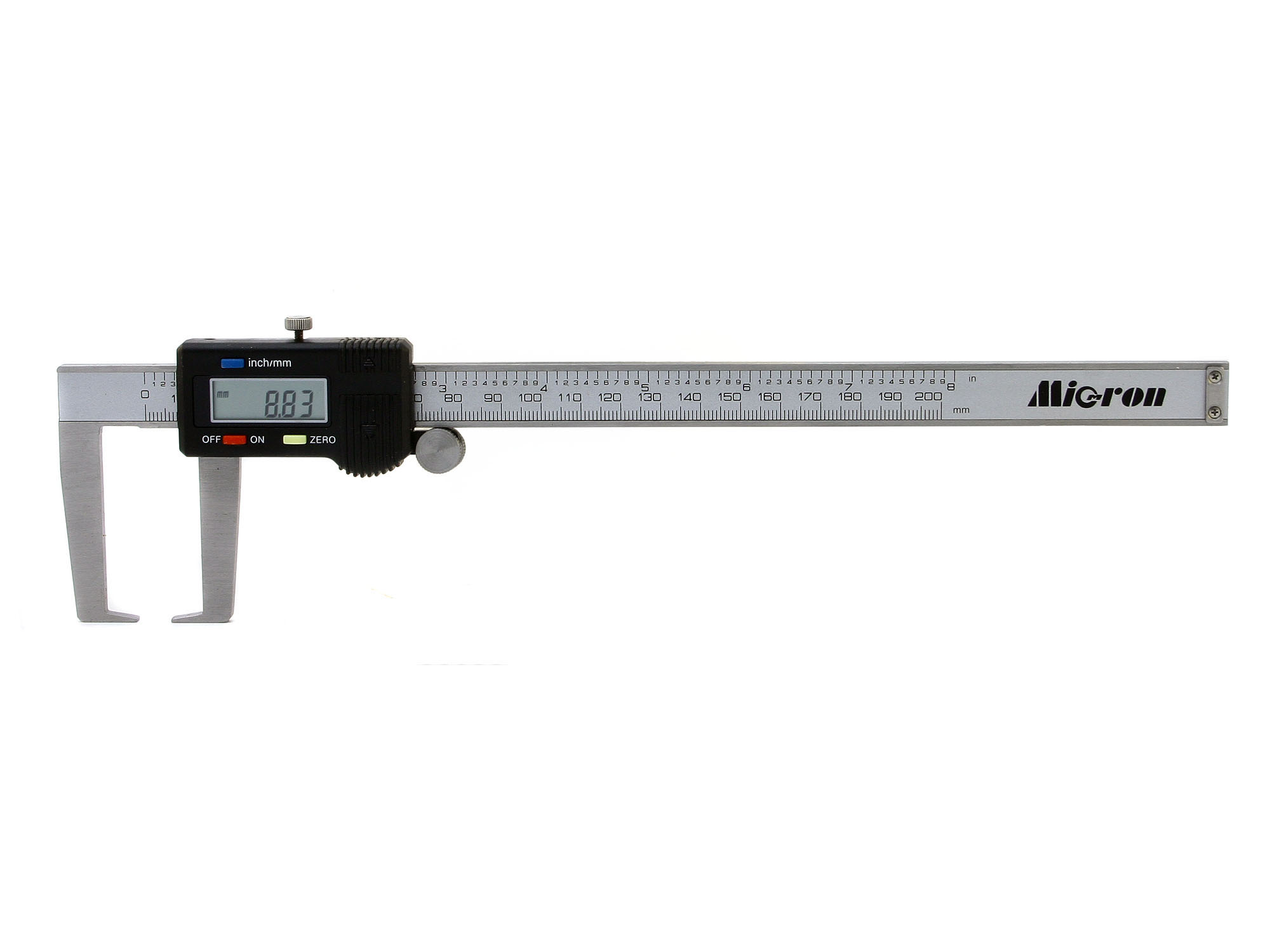

3. Штангенциркули для наружных канавок

Прибор имеет стандартное исполнение – металлическая линейка (штанга), подвижная рамка с нониусом, измерительные губки со специальной внутренней формой для поведения наружных замеров готовых деталей или заготовок.

Выпускается как нониусный (с механическим отображением данных) или электронный прибор (с выводом результата замера на дисплей).

Штангенциркуль с электронным дисплеем позволяет не только точно, но и быстро проводить замеры:

· Цифровая информация выдается в прямом коде – вы получаете абсолютное значение и данные с указанием знака.

· Начало отсчета устанавливается (установка нуля) осуществляется в абсолютной системе координат и в любом положении измерительной шкалы.

· Показания измерений можно получать в дюймах или миллиметрах.

Материалом для прибора служит инструментальная сталь.

Вы можете самостоятельно выбрать штангенциркуль в каталоге или воспользоваться помощью нашего консультанта: оставьте заявку в личном кабинете или отправьте запрос по электронной почте.

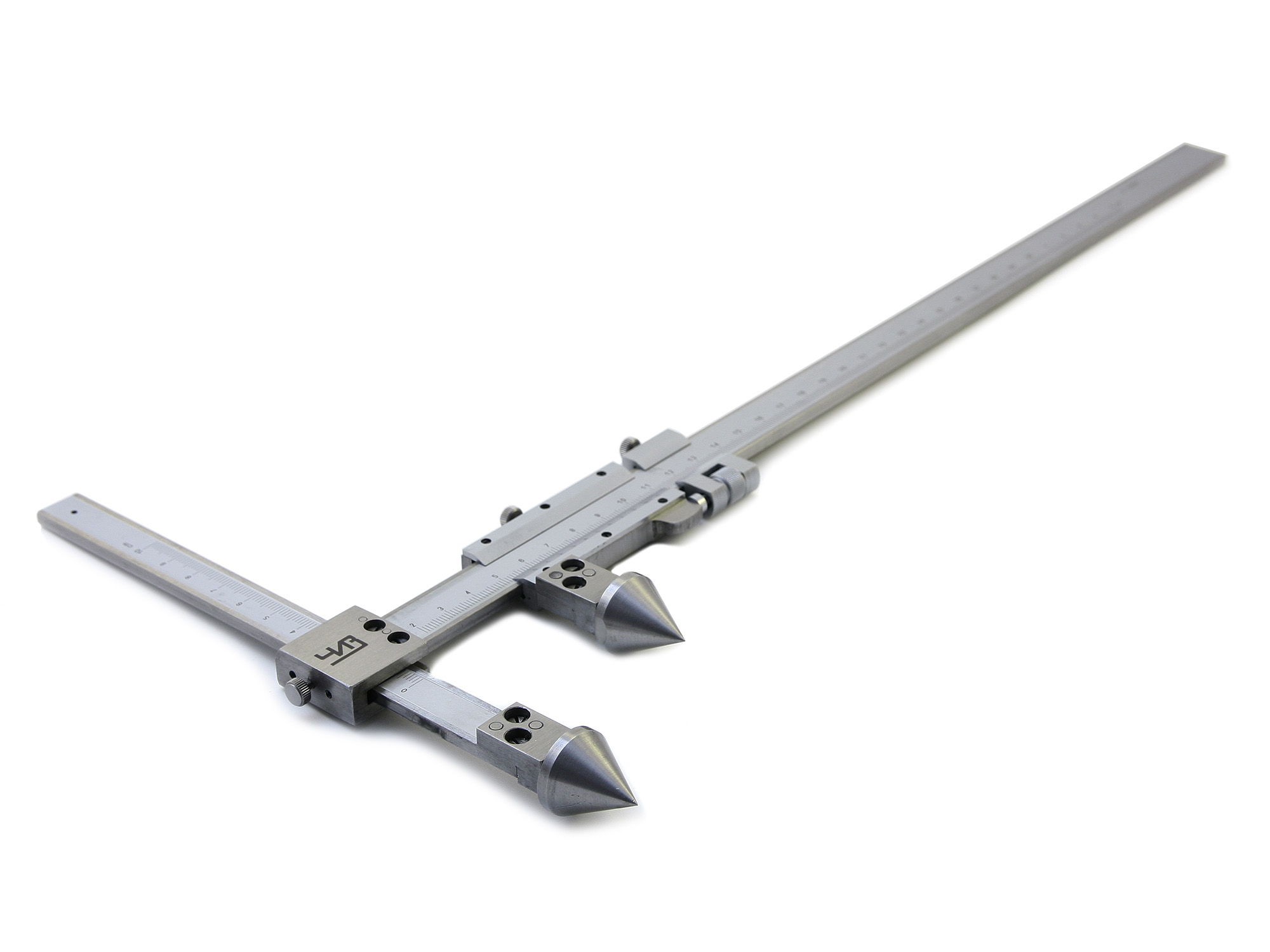

4. Штангенциркули для измерения расстояния между центрами отверстий

Используется для измерения межцентрового расстояний между двумя отверстиями, и относится к отраслевым (узконаправленным) инструментам. Прибор имеет ряд отличий от стандартных штангенциркулей:

• Конические наконечники на губках: для точного установления губок по центру.
• Регулировка высоты губок: можно проводить замеры на деталях, которые смещены друг относительно друга или находятся на разных уровнях.

Прибор представлен в двух вариантах исполнения:

• Нониусный (механический) – с отсчетом десятых и сотых долей миллиметра.
• Электронный – более точный инструмент с моментальным получением результата замеров.

Выбор модели определяется типом исполнения, типоразмером инструмента и точностью измерений. Вы можете самостоятельно выбрать нужный штангенциркуль или воспользоваться подсказками нашего консультанта: отправьте сообщение специалисту компании, и мы сразу предоставим необходимую информацию.

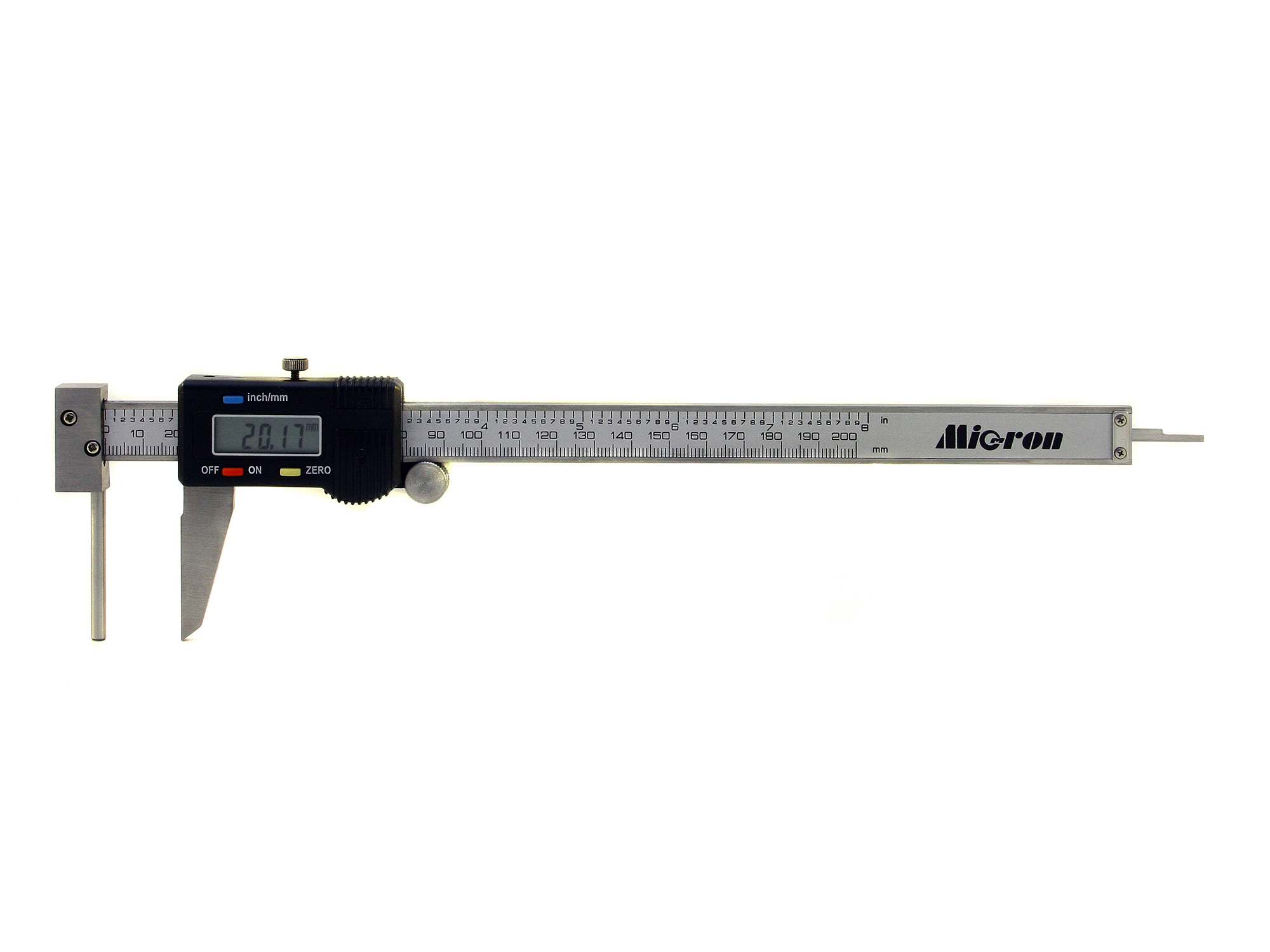

5. Штангенциркули для стенок труб

Инструмент с простой, но надежной конструкцией позволяет определять наружные и внутренние размеры объектов. Это универсальный прибор, который применяется при изготовлении оборудования, проведении ремонта механических узлов, в обработке металлов и дерева, строительстве и быту.

Инструмент имеет четкую выверенную разметку, соответствие стандарту (определяется типоразмером) и всем параметрам, которые позволяют исключить существенную погрешность при проведении измерений. Использование инструментальной стали обеспечивает большой запас механической прочности и гарантирует длительную эксплуатацию в условиях повышенной влажности, пыли или грязи. Шкала, штанга и нониус имеют матовое покрытие, которое предотвращает появление бликов.

Электронные модели позволяют получить быстрый и максимально точный результат замеров в миллиметрах или дюймах с шагом дискретности отсчетного устройства в пределах 0,01мм.

Выбор модели осуществляется в соответствии с типоразмером, точностью измерения, варианта исполнения измерительных губок (верхние или нижние). Если вы не готовы сделать самостоятельный выбор штангенциркуля, обратитесь за помощью к нашим консультантам: мы предоставим дополнительную информацию в самые сжатые сроки.

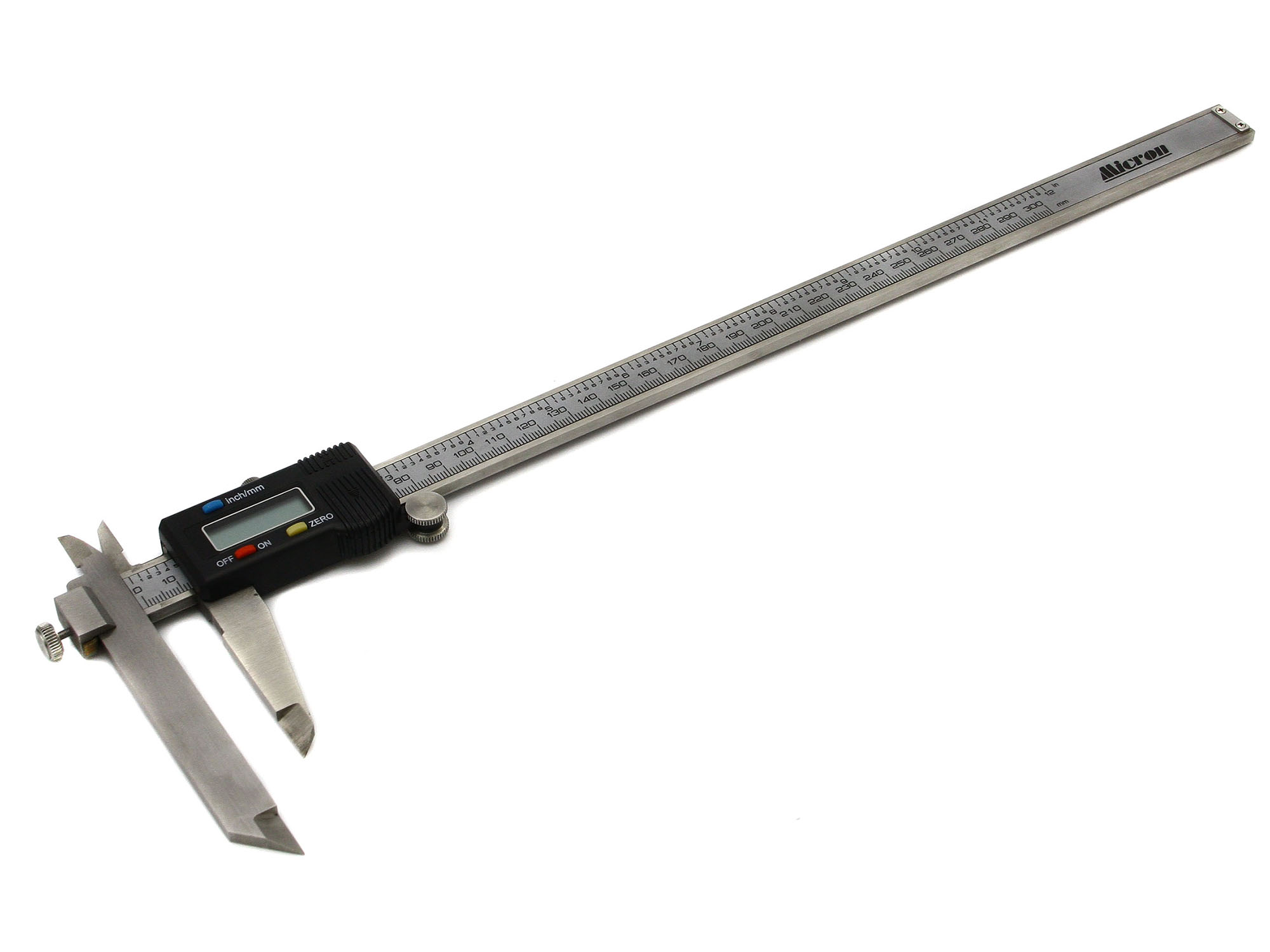

6. Штангенциркули для измерений глубоких отверстий

Узкопрофильный инструмент, который предназначен для проведения внутренних и наружных замеров глубоких отверстий (губки прибора имеют разные варианты расположения относительно друг друга). Отличительная особенность прибора – большой вынос (длина) губок.

Простая и надежная конструкция гарантирует точный результат измерений глубины. Электронные варианты исполнения штангенциркуля отличаются не только минимальной погрешностью в сравнении с нониусными (механическими) аналогами, но и обеспечивают несколько преимуществ:

• Быстрое получение результата в нужных единицах измерений (миллиметры или дюймы, с возможностью переключения между показателями).
• Установка нуля независимо от положения губок (рамки).
• При отсутствии автономного питания может использоваться как нониусная модель.

Инструмент используется в машиностроении, при проведении ремонтных работ на оборудовании и технике.

Вы можете самостоятельно или с помощью рекомендаций нашего консультанта выбрать нужную модель в зависимости от специфики выполняемых работ.

7. Штангенциркули для измерения тормозных дисков автомобилей

Специализированный инструмент, который используется на авторемонтных предприятиях, в автосервисах и мастерских. Использование не ограничивается только измерением толщины тормозного диска. В зависимости от модели штангенциркуля – расположения и количества губок, наличия выдвижного щупа (глубиномера), самой конструкции инструмента – ее можно определить высоту (глубину) протектора, толщину тормозного барабана, использовать как стандартный измерительный прибора.

Вариантов исполнения – два: нониусный (механический) и электронный. В первом случае это простой и недорогой инструмент, во втором – более точный прибор с минимальными погрешностями при измерении и возможностью получения данный в нескольких системах измерения (дюймы или миллиметры).

Инструментальная сталь и матовое покрытие рабочих поверхностей делают инструмент надежным и комфортным в процессе эксплуатации.

Вы можете самостоятельно выбрать нужную модель инструмента или воспользоваться подсказками наших консультантов.

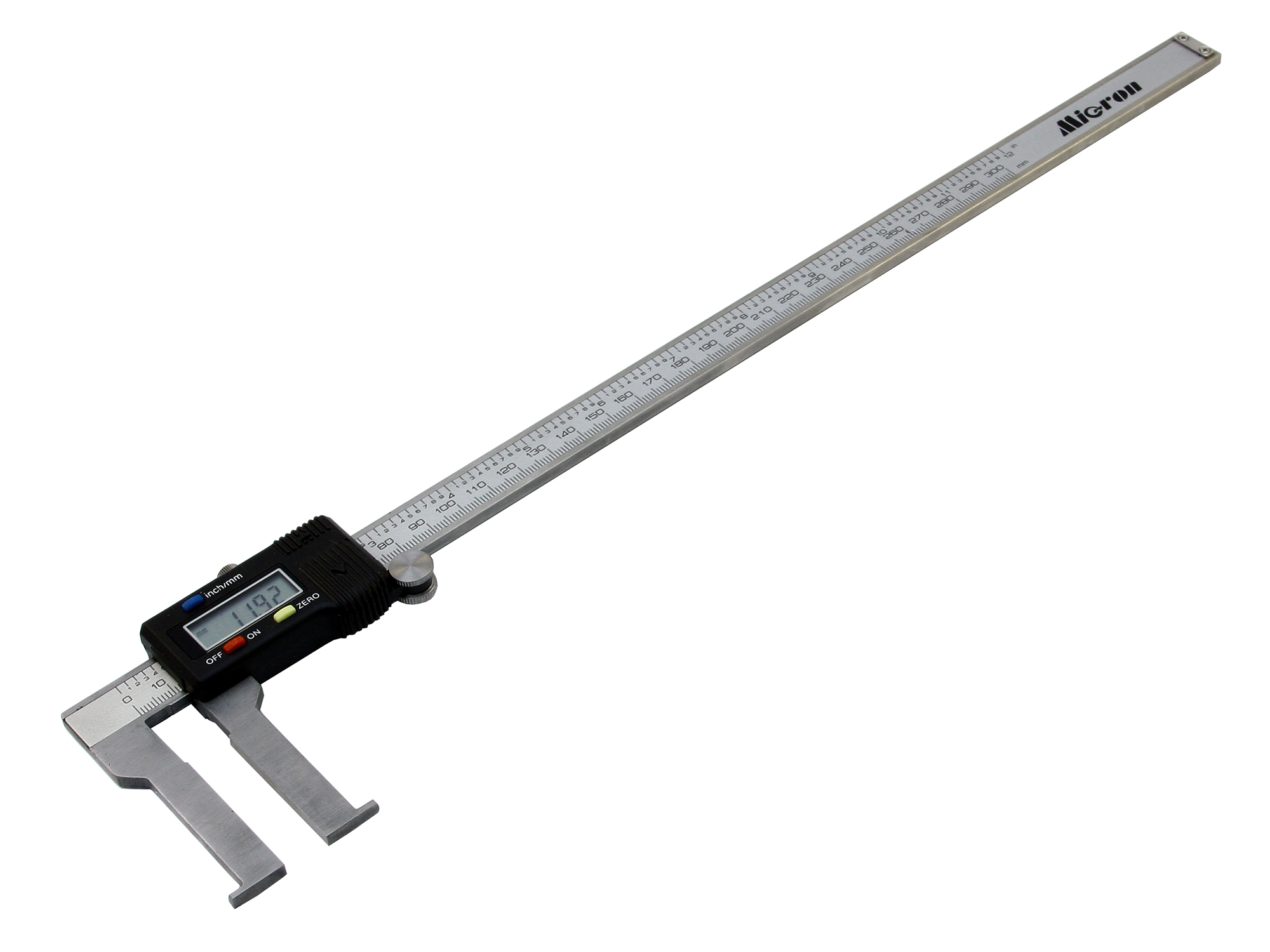

8. Штангенциркули для уступов

Особенностью инструмента являются губки разной высоты (выноса, длины): это позволяет выполнять замеры толщины уступов и/или расстояние между ними. Губка, размещенная на измерительной штанге, свободно перемещается и может фиксироваться параллельно губке на каретке.

Версии исполнения имеют различия:

• Нониусный модели оснащены двойной шкалой (миллиметровой и дюймовой).
• Электронные модели отображают результат замеров в заранее вставленной системе измерений (дюйм, миллиметр). Установка нуля возможна в любом положении.

Металлические детали из коррозионно-стойкой стали (или инструментальной стали с противокоррозионным покрытием), имеют антибликовое матовое покрытие из хрома.

Выбор модели осуществляется покупателем самостоятельно или с помощью наших рекомендаций: задайте интересующие вопросы по телефону или в электронном сообщении, и мы сразу ответим после обработки заявки.

9. Штангенциркули для измерения тормозных барабанов и колодок

Профессиональный инструмент, который используется в автосервисах, мастерских и на производстве для проведения замеров толщины тормозных колодок и барабанов, линейных наружных и внутренних размеров выступов или углублений. Имеет губки специальной формы и специальные уборы для комфортной работы.

Выпускается в двух вариантах исполнения – нониусный и электронный. Более дорогое электронное исполнение полностью оправдывает свою стоимость:

· Гарантируем минимальные погрешности при проведении измерений.

· Предусмотрено быстрое переключение показаний измерений (метрическая или дюймовая система).

• Установка нуля возможна в любом положении.
• Для получения результата требуется всего 1-2 с.

Инструмент изготовлен из высокоуглеродистой стали, имеет антибликовое и антикоррозийное покрытие. Важным условием долговременного и надежного использования инструмента является его хранение и содержание в чистоте, отсутствие в местах применения агрессивных сред (газов или паров).

Если самостоятельный выбор модели затруднен, обратитесь к нашим консультантам: мы ответим сразу после обработки вашей заявки.
