Концевые меры длины (КМД) - виды, применение, классы, наборы

КМД

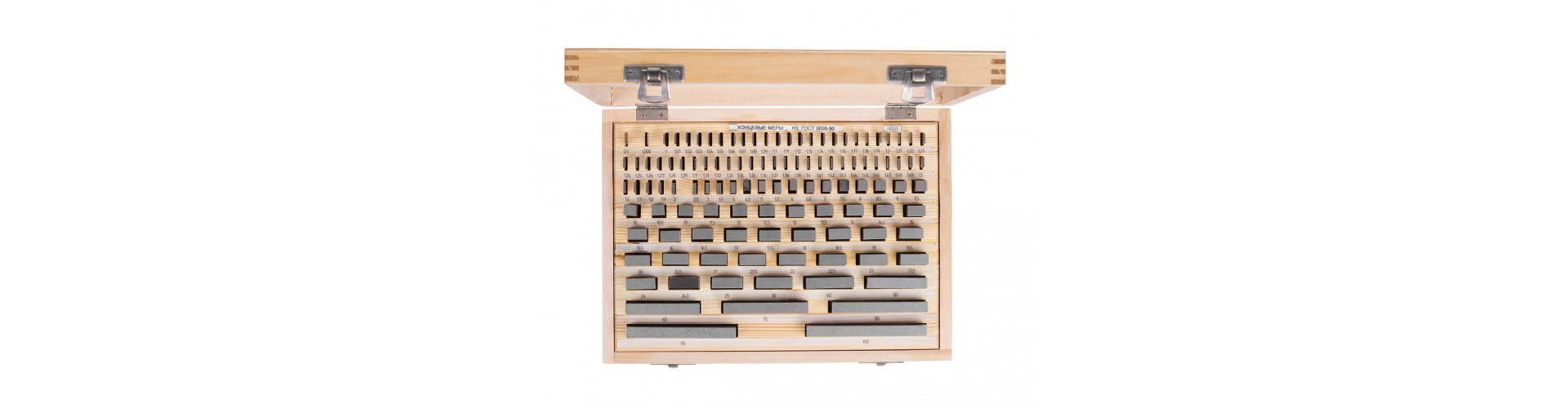

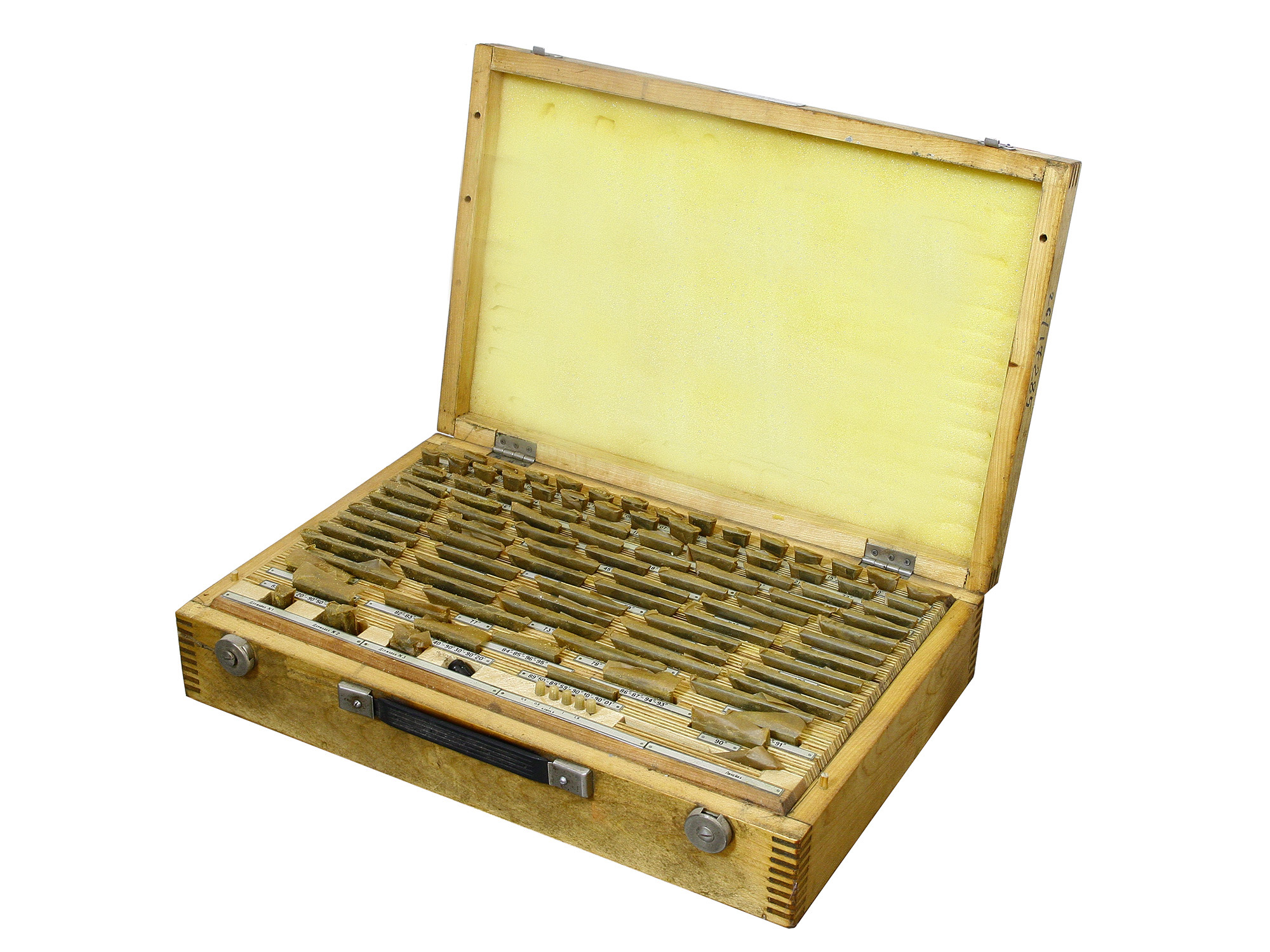

Концевые меры длины КМД Концевые меры длины представляют собой параллелепипеды, выполненные из керамики или высоколегированной стали определенного размера. Изделия упаковывают в пластиковые или деревянные футляры таким образом, чтобы каждая плитка находилась своем месте – под указателем с номинальным размером.

Применение концевых мер длины

Сфера применения КМД достаточно широка, они используются везде, где необходимо соблюдать высокую точность размеров - настройка станков, проведение разметочных работ, проверка контрольно-измерительных средств, обеспечение точности приборов измерения и т.д.

Соединяя плитки между собой можно получить требуемый размер с достаточной для контроля точностью. Благодаря полированной поверхности плитки хорошо притираются между собой, образуя одно целое и выдерживая достаточно большие нагрузки. Для набора больших длин следует использовать специальные стяжки для крепления.

Другое название концевых мер длины – плитки Иогансона. В 1900 году шведская фирма «Иогансон» впервые представила на всемирной выставке стальные параллелепипеды в качестве эталонных мер длины.

Классы точности и поверка

После изготовления меры подвергаются обязательной поверке и маркировке. Любые отклонения в размерах должны вписываться в разрешенные ГОСТом рамки.

Выделяют несколько классов точности:

· класс 2 – рабочие эталоны, предназначенные для калибровки приборов, настройки лабораторного оборудования и станков;

· класс 1 – используются в промышленных лабораториях и на участках контроля для проверки калибр-скоб, измерения инструментов;

· класс 0 – содержит эталонные меры, которые используются только в контролируемой среде, как правило, для создания высокоточных измерительных приборов;

· класс К – представляет собой меры для калибровочных лабораторий, они могут использоваться в качестве эталонных для других КМД.

Несмотря на то, что меры стали известны еще в 1900 году, изобретателю потребовалось более 10 лет упорной работы, чтобы довести их до совершенства и начать изготовление фабричным способом.

Маркировка на наборах концевых мер должна содержать номер набора, товарный знак и класс точности. Все меры имеют срок службы (от 6 до 15 месяцев), длительность которых зависит от материалов, выбранных для изготовления плиток.

Виды и особенности концевых мер

КМД делятся на 2 типа:

1. Рабочие - используются для регулировки и настройки измерительных приборов и станков, проведения особо точных разметочных работ. Рабочие меры в свою очередь подразделяются по классам точности, которые показывают насколько действительный размер меры отличается от номинального.

2. Образцовые меры предназначены для передачи размера эталона концевым мерам меньшей точности, а также поверки и градуировки измерительных приборов. Такие меры делятся на 4 разряда, каждый из которых показывает величину допустимой погрешности при аттестации КМД.

Плитки Иогансона не переносят колебания температур, поэтому в помещениях, где их изготавливают, используют нагревательные и охлаждающие установки для поддержания температуры в 20° Ц. Колебания в 1° может привести к отклонению в размерах меры, поэтому измерение температуры осуществляется с точностью до 0,01°.

Для защиты КМД, используемых непосредственно при проведении измерений, рекомендуется применять защитные концевые меры длины в качестве крайних элементов в блоках. Это делается для того, чтобы предотвратить преждевременный износ брусков при соприкосновении с объектом измерения.

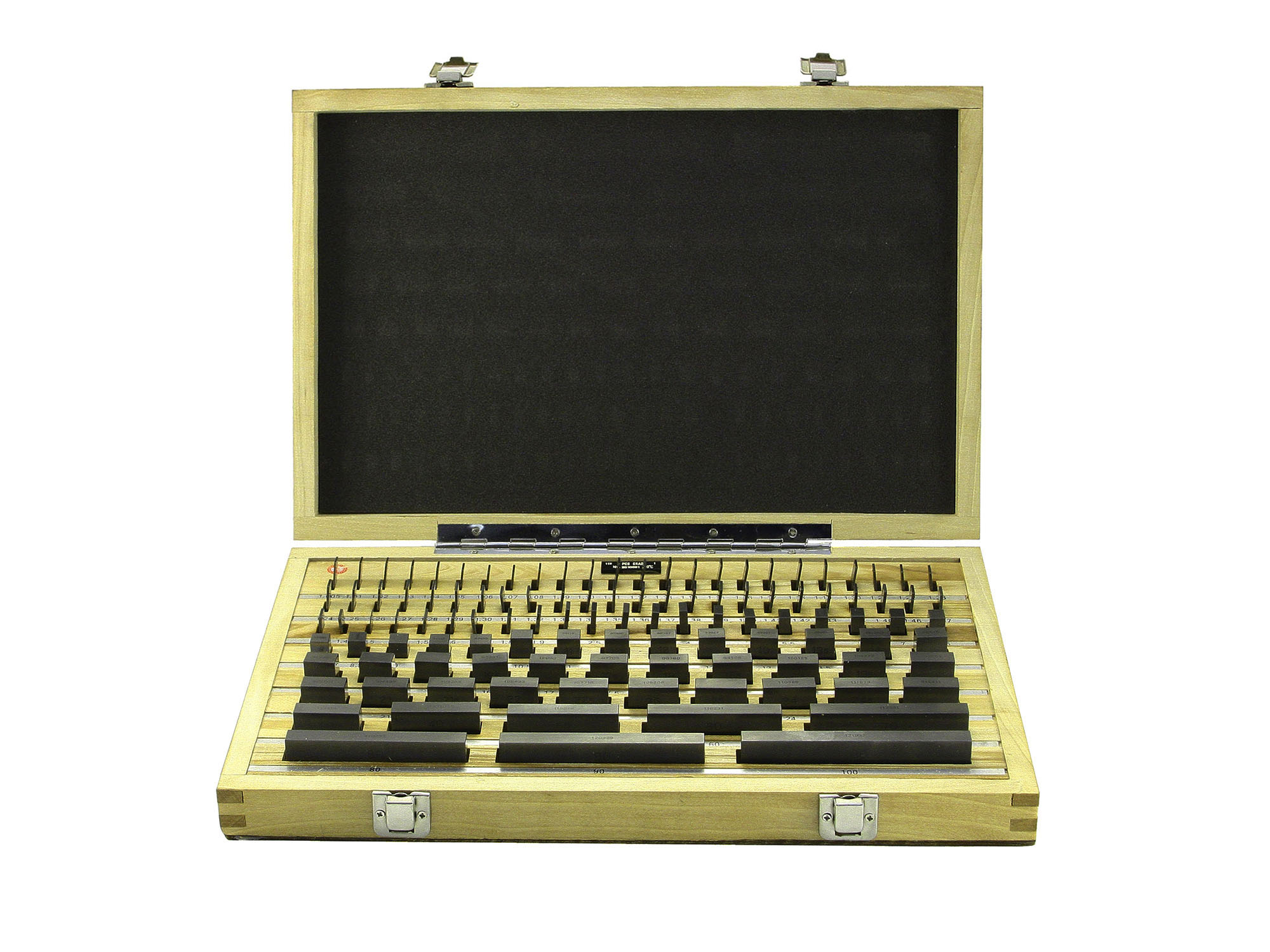

Комплектность наборов КМД

Таблица 1

№ набора

Номинальное значение длины мер (мм)

Градация мер, (мм)

Кол-во в наборе, (шт)

Класс точности
(сталь)

Класс точности
(твердый сплав)

Набор № 1 (из 83 мер)

0,5



1

0; 1; 2; 3

1; 2; 3

1,005



1



от 1,0 до 1,5

0,01

51



от 1,6 до 2

0,1

5



от 2,5 до 10

0,5

16



от 20 до 100

10

9



Набор № 2 (из 38 мер)

1,005



1

1; 2 (3)

1; 2 (3)

от 1,0 до 1,1

0,01

11



от 1,2 до 2

0,1

9



от 3 до 10

1

8



от 20 до 100

10

9



Набор № 3 (из 112 мер)

0,5



1

0; 1; 2 (3)

1; 2 (3)

1,005



1



от 1,0 до 1,5 (включит.)

0,01

51



от 1,6 до 2

0,1

5



от 2,5 до 25

0,5

46



от 30 до 100

10

8



Набор № 4 (из 11 мер)

от 2 до 2,01

0,001

11

0; 1; (2)

-

Набор № 5 (из 11 мер)

от 1,99 до 2

0,001

11

0; 1; (2)

-

Набор № 6 (из 11 мер)

от 1 до 1,01

0,001

11

0; 1; (2)

0 (1)

Набор № 7 (из 11 мер)

от 0,99 до 1

0,001

11

0; 1; (2)

0 (1)

Набор № 8 (из 10 мер)

50 (защитные)



2

0; 1; 2; 3

-

от 125 до 200

25

4



от 250 до 300

50

2



от 400 до 500

100

2



Набор № 9 (из 12 мер)

50 (защитные)



2

0; 1; 2; 3

-

от 100 до 1000

100

10



Набор № 10 (из 20 мер)

от 0,1 до 0,29

0,01

20

1; 2 (3)

-

Набор № 11 (из 43 мер)

от 0,3 до 0,7

0,01

41

0; 1; 2 (3)

-

от 0,8 до 0,9

0,1

2



Набор № 12 (из 74 мер)

0,5



1

-

1; 2; 3

1,005



1



от 0,9 до 1,5

0,01

61



от 1,6 до 2

0,1

5



от 2,5 до 5

0,5

6



Набор № 13 (из 11 мер)

5



1

1; 2 (3)

-

от 10 до 100

10

10



Набор № 14 (из 38 мер)

от 10,5 до 25

0,5

30

0; 1; 2 (3)

-

от 30 до 100

10

8



Набор № 15 (из 29 мер)

1,005



1

1; 2 (3)

-

от 1 до 1,1

0,01

11



от 1,2 до 2

0,1

9



от 3 до 10

1

8



Набор № 16 (из 19 мер)

от 0,991 до 1,009

0,001

19

0; 1; (2)

0; 1

Набор № 17 (из 19 мер)

от 1,991 до 2,009

0,001

19

0; 1; (2)

-

Набор № 20 (из 23 мер)

0,12; 0,14; 0,17; 0,2; 0,23; 0,26; 0,29; 0,34; 0,4; 0,43;
0,46; 0,57; 0,7; 0,9; 1; 1,16; 1,3; 1,44; 1,6; 1,7; 1,9; 2; 3,5



По 1 шт.
Всего в наборе 23

1; (2)

-

Набор № 21 (из 20 мер)

5,12; 10,24; 15,36; 21,5; 25; 30,12; 35,24; 40,36; 46,5; 50;
55,12; 60,24; 65,36; 71,5; 75; 80,12; 85,24; 90,36; 96,5; 100



По 1 шт.
Всего в наборе 20

1; (2)

-

Набор № 22 (из 7 мер)

21,2; 51,4; 71,5; 101,6;
126,8; 150; 175



По 1 шт.
Всего в наборе 7

3

3

Набор № 23 (из 13 мер)

1; 1; 1,05; 1,1; 2; 2; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175



По 1 шт.
Всего в наборе 13

-

2; 3

Набор № 24 (из 25 мер)

1; 1; 1,04; 1,05; 1,06; 1,1; 1,11; 1,12; 1,13; 1,17; 1,18; 1,19;
2; 2; 21,2; 51,4; 71,5; 101,6; 126,8; 150; 175; 250; 400; 600; 1000



По 1 шт.
Всего в наборе 25

-

2; 3

Изделия, представленные на сайте «Тд ЧИЗ», соответствуют всем требованиям действующих стандартов – ГОСТов и технических условий. Приобрести КМЗ можно онлайн, добавив нужный товар в корзину и следуя дальнейшим подсказкам.



Дополнительные принадлежности к КМД

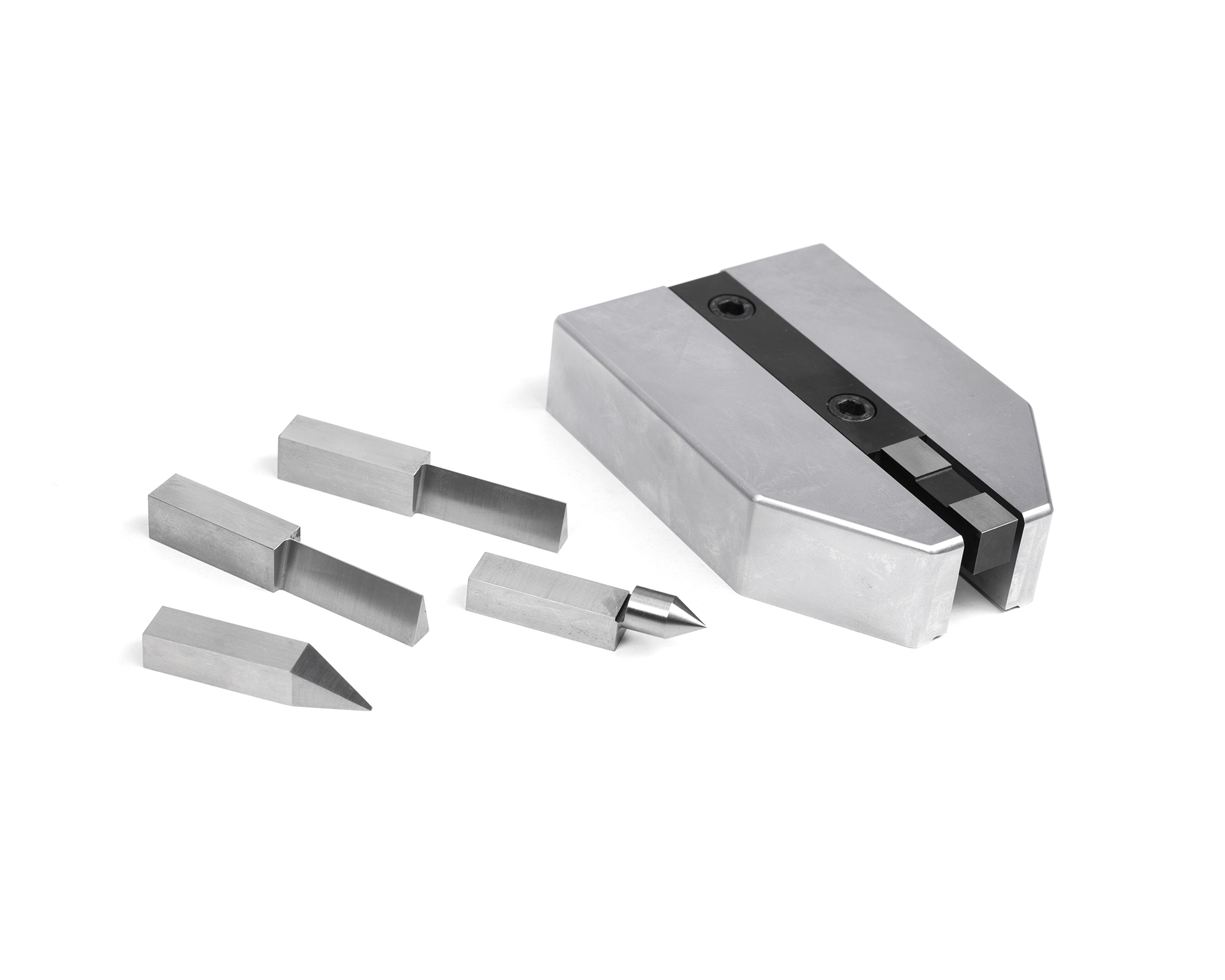

Дополнительные принадлежности к КМД Удобство проведения измерений обеспечат дополнительные принадлежности к КМД. Они незаменимы при проверке измерительных инструментов - регулируемых калибров, микрометрических и индикаторных нутромеров и др. оборудования, а также при мелкосерийном производстве высокоточных изделий.

Виды и особенности дополнительных принадлежностей

Дополнительные принадлежности выпускаются в нескольких наборах:

· №0 – комплект стяжек для крепления мер в блоки;

· №1 (полный) – предназначен для измерения наружных и внутренних размеров до 320 мм;

· №2 (малый) – используется для измерения наружных и внутренних размеров до 160 мм;

· №3 (дополнительный) – подходит для проведения разметочных работ вместе с полными и малыми измерительными наборами.

Наборы дополнительных принадлежностей содержат боковики разных размеров, благодаря чему можно проводить внутренние и наружные измерения.

Обязательными элементами набора являются радиусные и плоскопараллельные боковые элементы, поэтому они представлены как в полном, так и в малом наборе. С помощью таких элементов проводятся наружные и внутренние измерения. Также наборы могут комплектоваться:

  • стяжками;
  • чертежным боковиком;
  • основанием;
  • щупами для определения зазора между притертыми элементами.

В футляре имеются отдельные гнезда для каждого элемента набора, а для удобства извлечения принадлежностей в гнездах сделаны выборки. Набор поставляется вместе с сопроводительной документацией, которая подтверждает соответствие требованиям действующего стандарта.

Комплектность наборов

Таблица 2

Наименование

Количество принадлежностей в наборах с державками номеров



1 или 2

1



измерительных полных

измерительных малых

разметочных

для мер с отверстиями

Державки для проверки и разметки размеров:



от 0 до 80

1

1

-

-

" 60 " 160

1

1

-

-

" 160 " 320

1

-

-

-

Основание с вкладышем

-

-

1

-

Плоскопараллельные боковики

2

-

-

-

Радиусные боковики:




2

2

-

-



2

2

-

-

h = 10

2

2

-

-

h = 15

2

-

-

-

Центровой боковик

-

-

1

-

Чертильный боковик

-

-

1

-

Трехгранная линейка 200 по ГОСТ 8026

1

-

-

-

Стяжки

-

-

-

5

Сухари зажимные

-

-

-

2

Для проведения измерений подбираются – державка, боковики и меры (точное количество зависит от размеров объекта измерения). КМД притираются, образуя блок нужного размера, с каждой стороны располагаются боковики, после чего конструкция вставляется в державку и крепится с помощью болтов.

В интернет-магазине «Тд ЧИЗ» представлен полный ассортимент дополнительных принадлежностей к КМД. Для оформления заказа позвоните менеджерам, оставьте заявку на сайте или заполните корзину самостоятельно.

Меры плоского угла

Меры плоского угла Меры угловые представляют собой призму с разным количеством боковых граней, которые выполняют функцию измерительных поверхностей. Использование мер является наиболее точным способом проведения измерений в машиностроении. Меры применяются для:

· проверки и измерения углов различных изделий;

· контроля и градуировки угломерных приборов и угловых шаблонов;

· передачи размера угла от эталона к рабочим средствам измерения.

Погрешность при измерении зависят от протяженности и прямолинейности сторон проверяемого угла, освещенности, класса точности, а также квалификации контролера.

Для изготовления мер используется сталь, твердые сплавы или керамика. Эти материалы имеют разные свойства, поэтому срок эксплуатации мер будет отличаться.

Виды и особенности угловых мер

Меры плоского угла поставляются в нескольких исполнениях:

1. Со срезанной вершиной и 1 рабочим углом.

2. С острой вершиной и 1 рабочим углом.

3. С 4 рабочими углами.

4. В форме правильной многогранной призмы (арт. 292067).

Первые три типа оснащаются отверстиями для крепления с помощью державок.

Все меры можно собирать в блоки необходимо размера благодаря их способности притираться друг к другу. Для более надежного контакта элементов в блоках используют специальные принадлежности – винты, клинья, державки, линейка, отвертка. Порядок составления блоков из угловых мера такой же, как и для КМД.

Комплектность наборов

Набор мер включает футляр с изделиями, руководство по эксплуатации и паспорт, подтверждающий соответствие требованиям ГОСТа.

Таблица 3

Номер набора (число мер в наборе)

Типы мер в наборе

Градация мер

Номинальные значения рабочих углов

Число мер

Классы точности наборов

Масса набора, кг не более

1(93)

2

От 10 до 79°

70

1,2

15

10'

От 15° 10' до 15° 50'

5

1'

От 15° 01' до 15° 09'

9

3

-

80-81-100-99°

6

82-83-98-97°

84-85-96-95°

86-87-94-93°

88-89-92-91°

90-90-90-90°

89°10'-89°20'-90°50'-90°40'

3

89°30'-89°40'-90°30'-90°20'

89°50'-89°59'-90°10'-90°01'

2(33)

2



От 30 до 70°

5

1,2

5

От 10 до 20°

11

45°

1

От 15°15' до 15°50'

5

От 15°1' до 15°09'

9

3



80-81-100-99°

90-90-90-90°

2

3 (8)

2



10; 15; 20; 30; 45; 55; 60°

7

1,2



3



90-90-90-90°

1

4 (8)

2



15°10'; 30°20'; 45°00'; 45°30'; 50°00'; 60°40';75°50';

7

1

2

3



90-90-90-90°

1

5 (24)

2

От 1 до 9°

9

1

4

2'

От 1 до 29'

15



На сайте «Тд ЧИЗ» представлены угловые меры в нескольких наборах. Изделия соответствуют всем требованиям ГОСТа, что подтверждается соответствующей документацией. Меры поставляются в футлярах, обеспечивающих надежное и безопасное хранение и транспортировку. Получить дополнительную информацию о товаре можно позвонив по телефону или оставив заявку на сайте.
