Штангензубомеры ШЗН

Штангензубомер – это вид штангенинструмента, назначение которого заключается в измерении толщины зубьев шестеренок и реек по постоянной хорде или по хорде делительной окружности. Инструмент применяется при изготовлении и ремонте механических узлов с зубчатыми передачами в условиях производства машиностроительных заводов. На нашем сайте можно купить штангензубомеры различных видов.

Устройство прибора и принцип работы

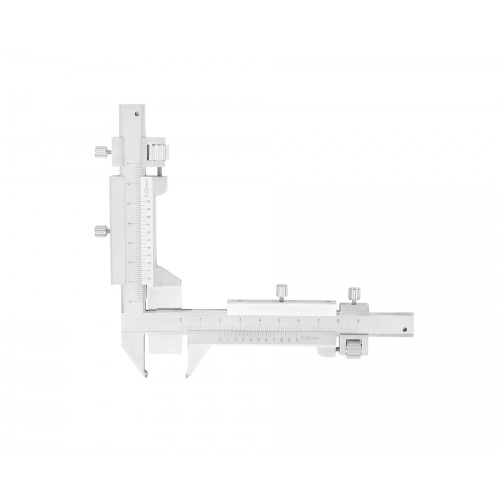

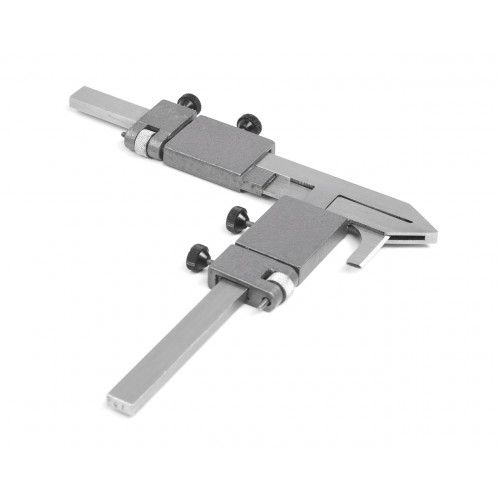

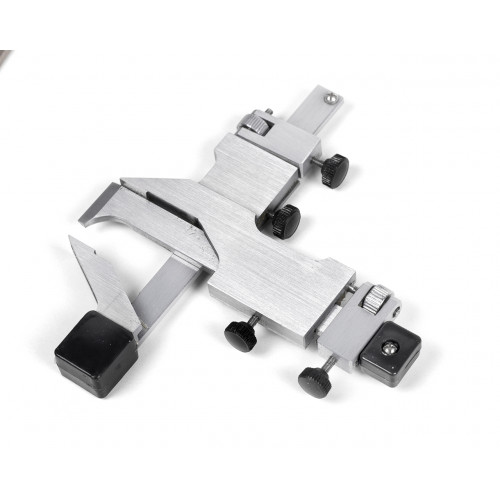

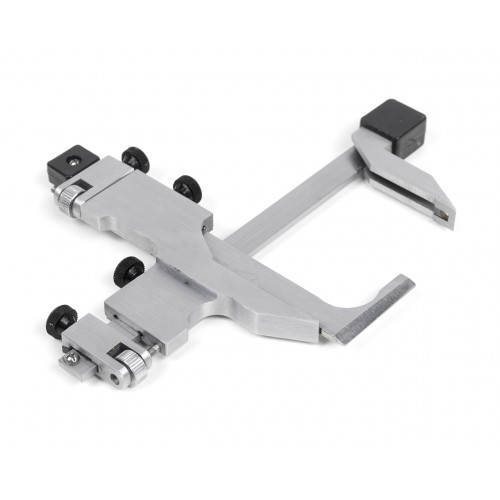

Зубомер состоит из двух штанг со шкалой, крепко скрепленных между собой под прямым углом. По ним перемещаются рамки с нониусами с точностью в 0,02 мм. Один верньер расположен на подвижной линейке, а второй – на измерительном стержне, перемещаются они при помощи микрометрических винтов.

Производя замеры, следует соблюдать алгоритм:

• совместить высотную линейку с делением штанги, которое соответствует высоте головке зубца;
• зафиксировать винтом;
• установить приспособление высотной штангой на контролируемый зубец;
• сдвинуть колеса до соприкосновения с зубцом.
• Вертикальная линейка используется для установки высоты зуба, а горизонтальная непосредственно для измерения толщины зубца.

Шкала стойки, высотные линейки и верньеры покрываются специальным напылением, которое придает матовость деталям. Это исключает бликование и облегчает процесс замера. Все остальные элементы прибора имеют хромовую поверхность. Материал изготовления – инстументальная сталь, измерительные поверхности некоторых моделей оснащены твердосплавными напайками.

Поверка инструментария производится согласно Инструкции МИ 524-89 с интервалом в 1 год.

Мы поставляем штангензубомеры оптом по приемлемой цене. Все изделия изготавливаются с соблюдением ТУ и ГОСТ, проходят калибровку.
