Код
Наименование
Цена
(Без НДС)
Налич.
Кол-во
1119009
цена по запросу
3
1134137
цена по запросу
2
Показаны с
1
по
36
из
134
Показать ещё ▼
Рычажно-зубчатые индикаторы предназначены для выявлений отклонений размеров деталей в серийном производстве. Это многофункциональный инструмент, нашедший свое применение в разных областях промышленности.
Индикатор используется совместно с дополнительным оборудованием, таким как стойки, скобы и штативы. Стойки и штативы должны обладать массивным тяжелым основанием и быть устойчивыми, крепление может быть магнитным или осуществляться с помощью болтов.
Прибор имеет в основе неравноплечный рычаг. Малое плечо рычага связано с измерительным стержнем, либо с измеряемой поверхностью, а большое плечо - со вторым неравноплечим рычагом и зубчатой передачей со стрелкой. Этот вид так же имеет индикатор часового типа. Для отсчитывания оборотов может присутствовать отдельный циферблат. Рычажно-зубчатый индикатор обладает большей точностью по сравнению с индикаторным, его цена деления составляет от 0,001 до 0,002 мм. Особенности строения прибора позволяют использовать его в труднодоступных местах, а так же там, где необходимо небольшое измерительное усилие. Некоторые модели укомплектованы державками и переходными втулками, что расширяет область применения прибора.
Приборы изготавливаются в 2-х типах:

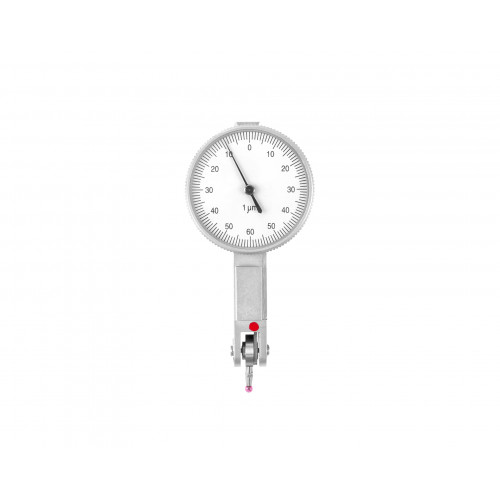

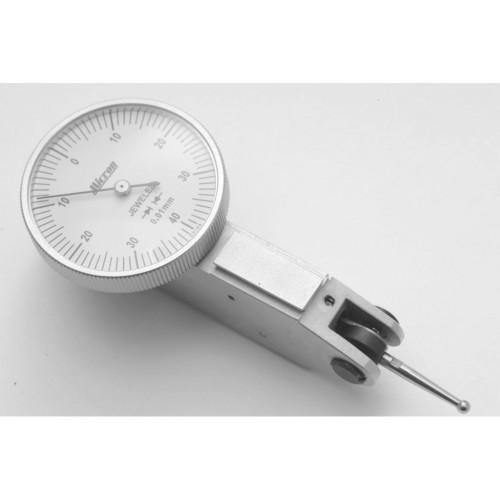

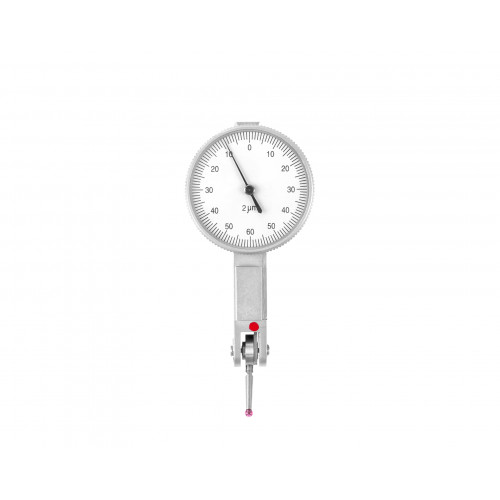

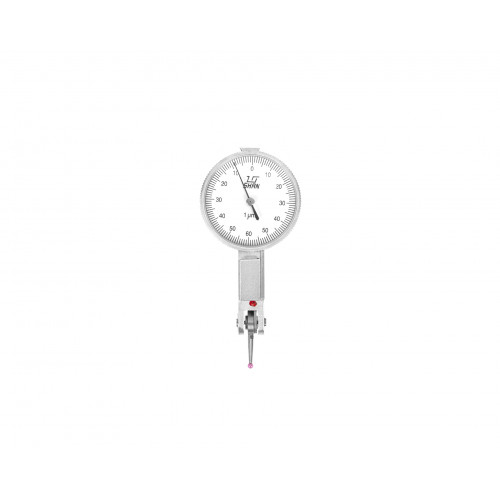

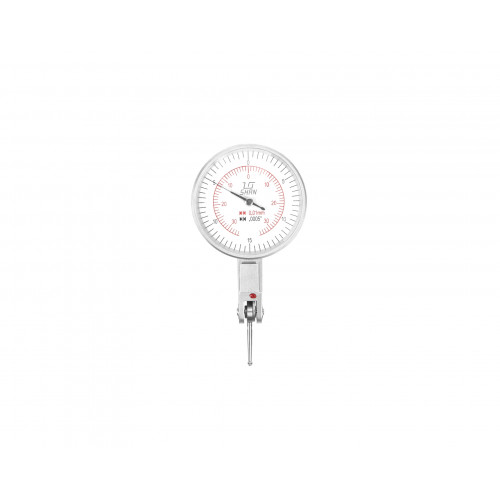

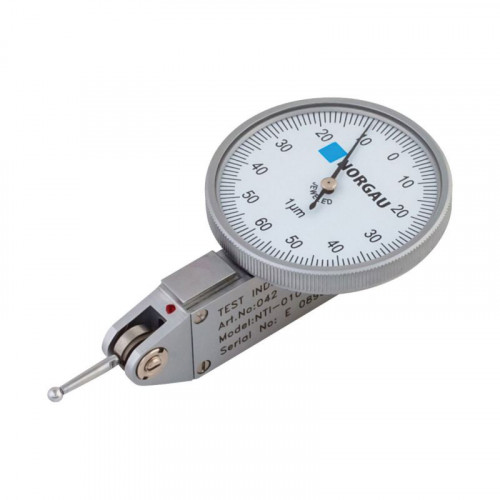

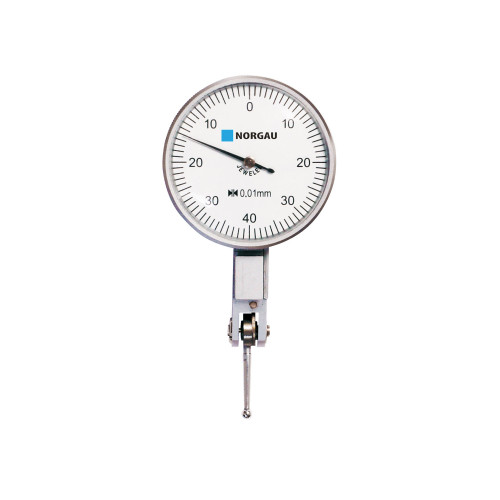

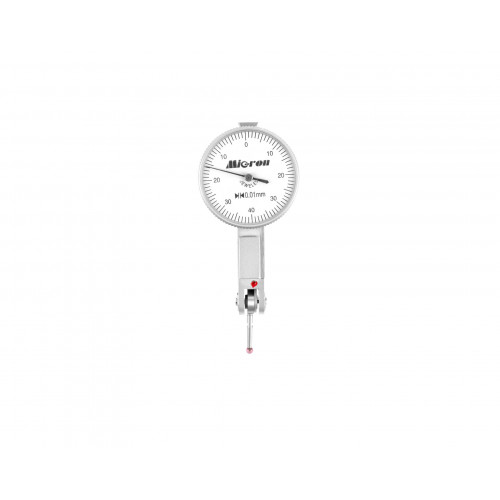

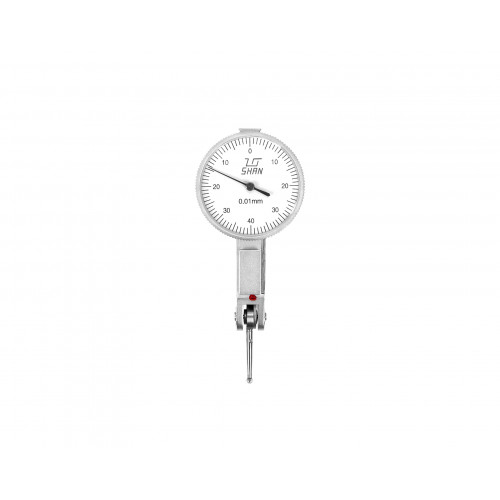

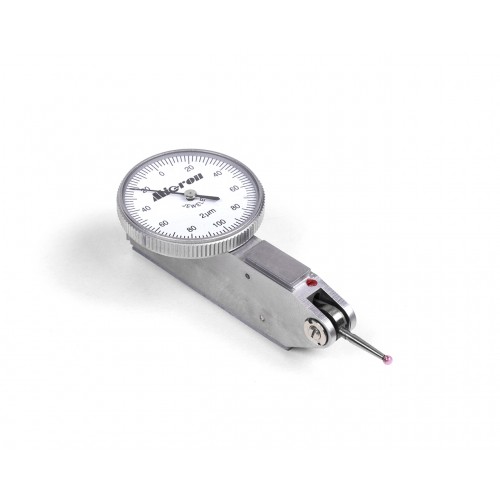

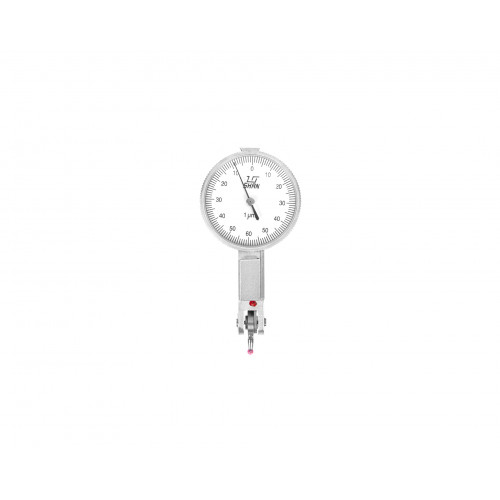

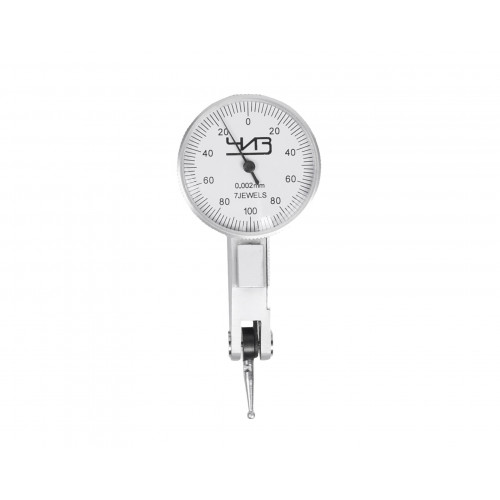

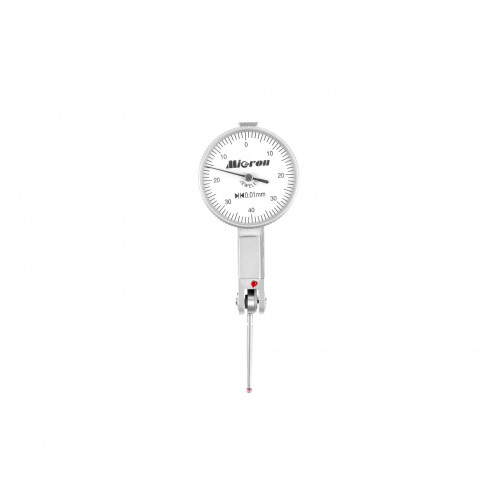

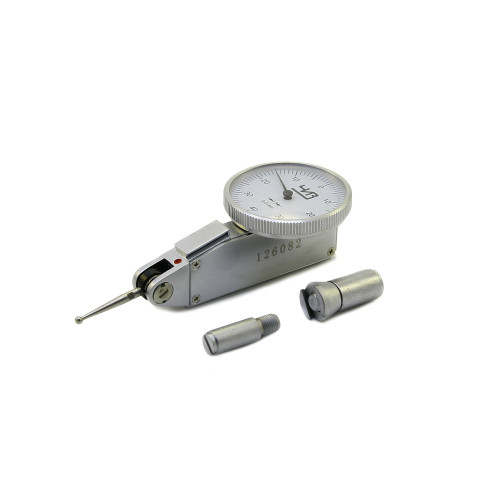

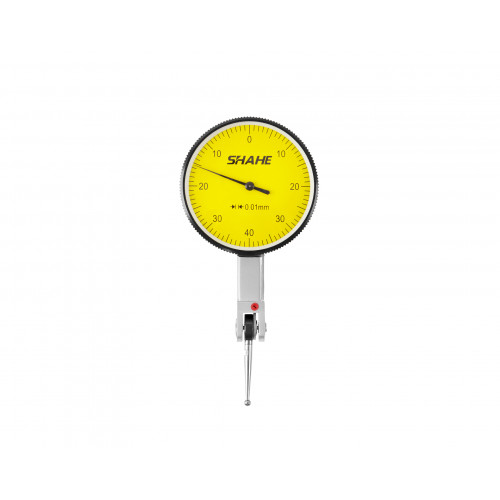

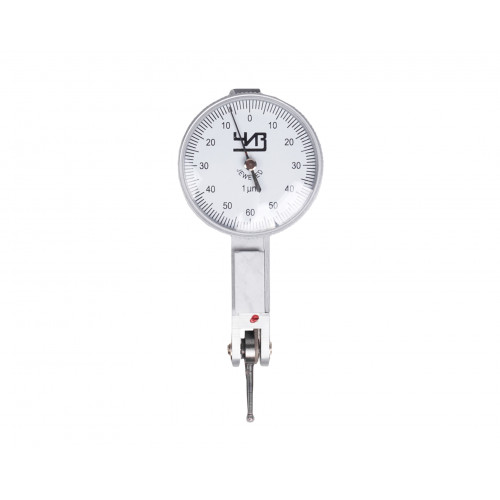

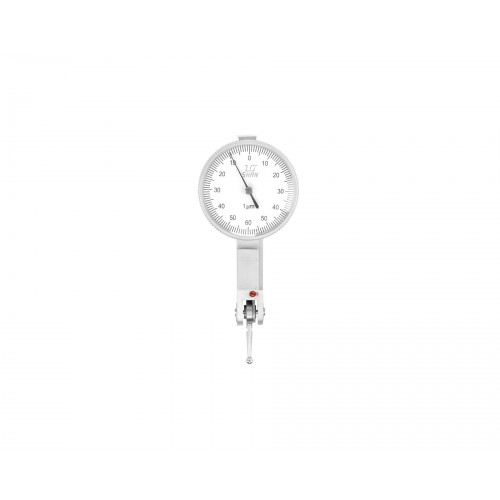

- ИРБ, где шкала индикатора размещена параллельно оси измерительного рычага в среднем положении и перпендикулярно к плоскости его поворота;

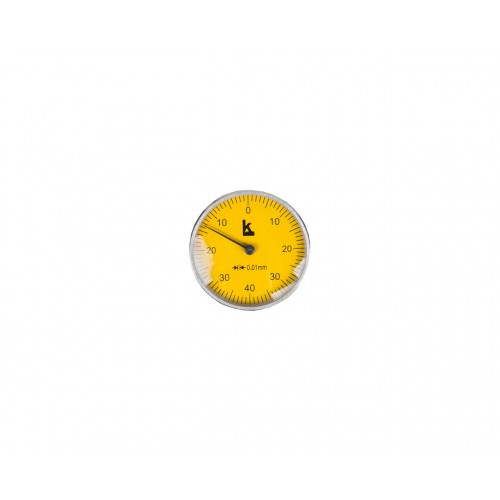

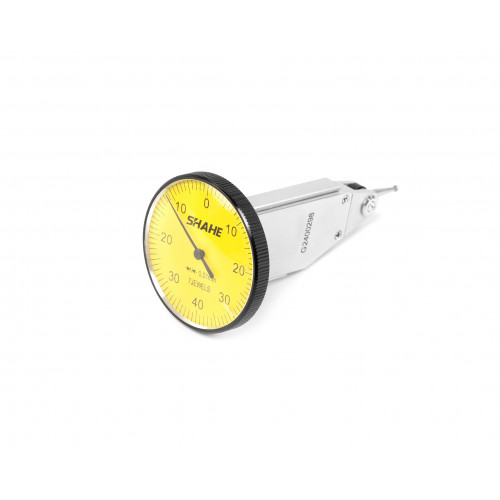

- ИРТ, где шкала индикатора размещена так, что является перпендикулярной к оси измерительного рычага в среднем положении.

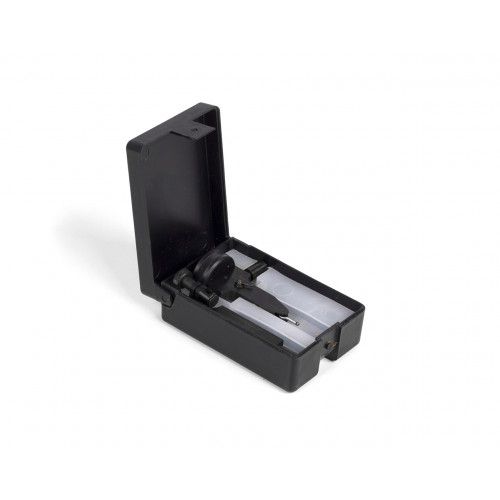

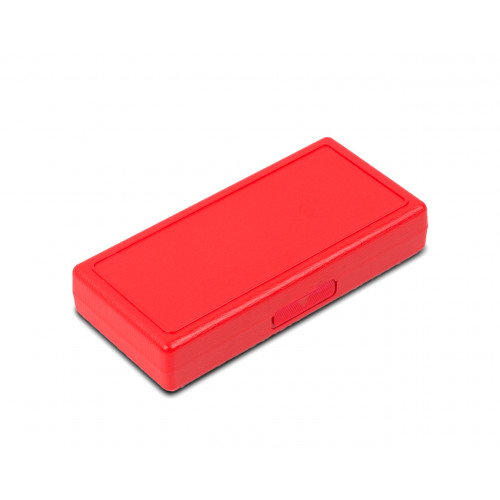

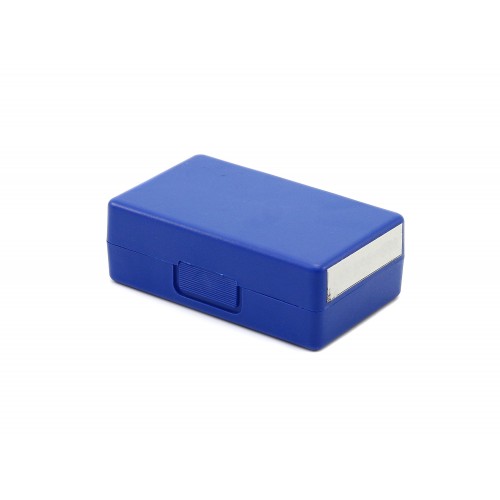

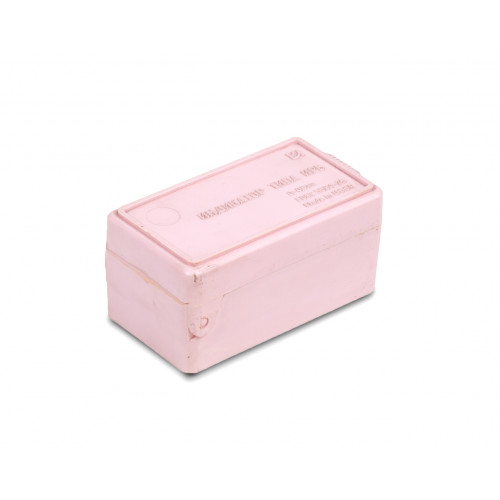

Рычажно-зубчатые индикаторы должны эксплуатироваться при температуре 20±15ºС и относительной влажности воздуха не более 80%. Материал изготовления – углеродистая или нержавеющая сталь, измерительные поверхности покрыты твердым сплавом. Для удобства хранения и транспортировки прибор поставляется в пластиковом или деревянном кейсе.
Приборы соответствуют ГОСТ 5584-75, а так же требованиям технической документации фирмы-изготовителя.
