Пластины стеклянные типа ПМ, ПИ

Плоскопараллельные стеклянные пластины типа ПМ и ПИ – это инструмент метрологического контроля плоскостности и взаимной параллельности поверхностей измерительных инструментов. Пластины имеют цилиндрическую форму с матовой боковой поверхностью и полированными торцевыми поверхностями, являющимися измерительными.

Выпускаются 2 типа пластин:

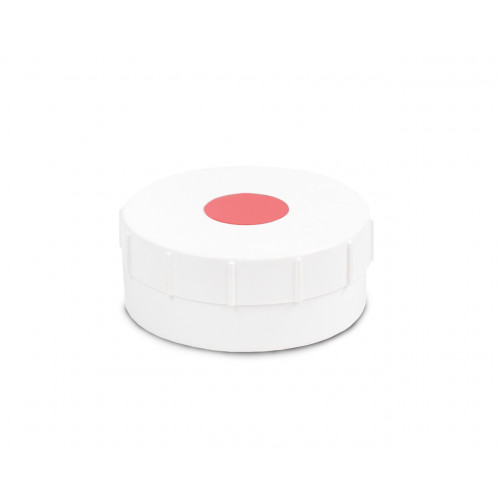

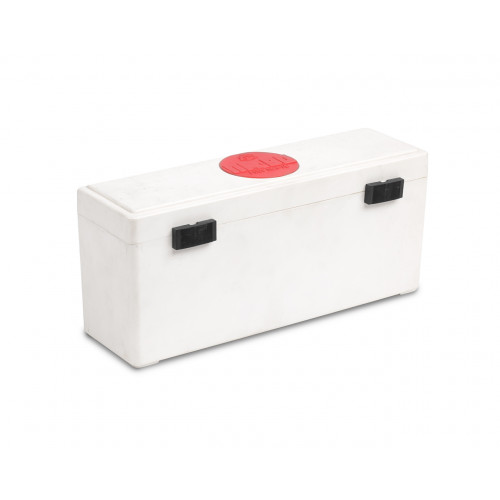

• ПМ - используются для проверки плоскостности и взаимной параллельности поверхностей микрометров и скоб. Пластины формируются в наборы по 4 или 6 шт в каждом. Таким образом удается охватить большый диапазон измерений проверяемых приборов.

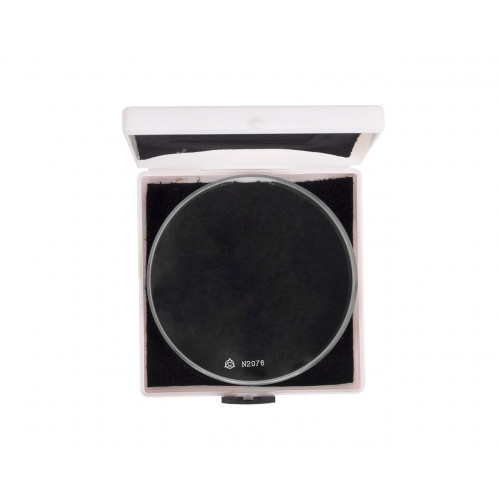

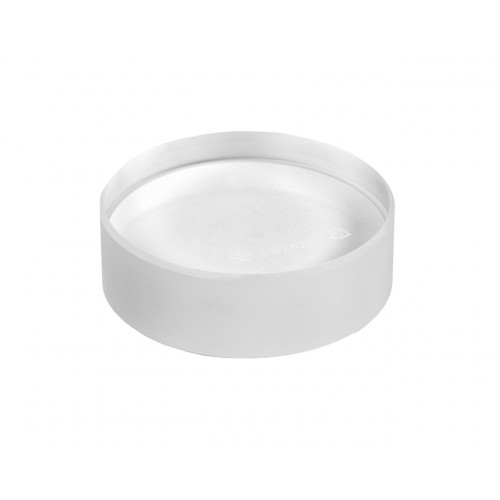

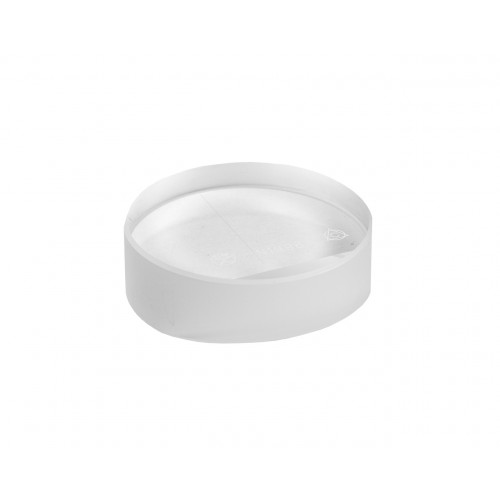

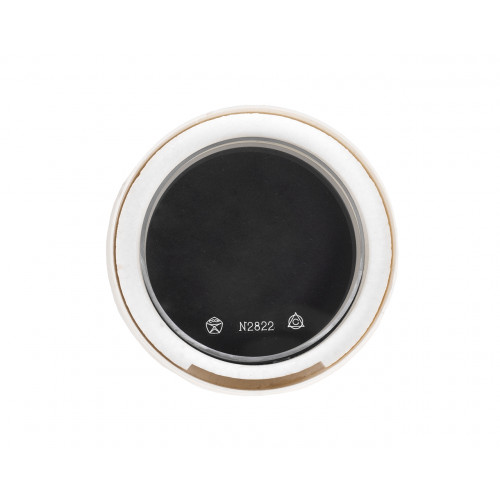

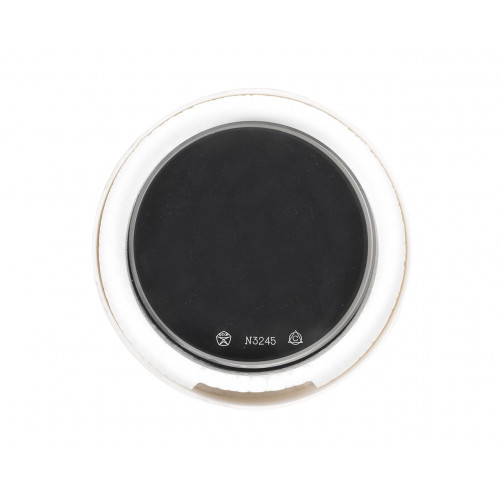

• ПИ - предназначены для проверки интерференционными методами притираемости и плоскостности измерительных плоскостей плоскопараллельных концевых мер длины, калибров, измерительных приборов и инструментов. Существует 2 вида плоскопараллельних пластин: нижние (опорные) используются для проверки притираемости и плоскостности КМД, калибров и других измерительных приборов; верхние применяются для измерения плоскопараллельных концевых мер длины техническим интерференционным методом.



Для проверки используется интерференционным методом. На контролируемую поверхность плотно накладывают плоскую стеклянную пластину и затем слегка приподнимают один ее край до образования угла менее Г. Между контролируемой поверхностью и пластиной создается тонкая воздушная прослойка в форме клина. Если на стеклянную пластину направить пучок световых лучей, то каждый луч, пройдя через пластину, отразится от ее нижней плоскости FH в точке А, а часть их преломится и упадет на контролируемую поверхность, отразится от нее и, преломившись в точке Ь, выйдет из клина. Луч, например, будет интерферировать с лучом, падающим в точку С. На поверхности будет наблюдаться ряд интерференционных полос. При дневном свете они окрашены в различные цвета, а если пользоваться однородным светом, пропуская его через зеленый или желтый светофильтр, то будет наблюдаться чередование черных полос с полосами, ярко окрашенными в ка-кой-либо определенный цвет.
Интерференционные полосы располагаются таким образом, что вдоль каждой из них расстояние от поверхности пластины до контролируемой поверхности будет одинаковым. Расстояние между двумя полосами соответствует изменению толщины воздушного клина на 0,25 мкм. Следовательно, изменение толщины воздушного клина между пластиной и контролируемой поверхностью на 1 мкм соответствует появлению четырех полос.

Пластины стеклянные типа ПМ, ПИ от производителя в наличии Вы можете купить в Москве с доставкой по России до пункта транспортной компании или самовывозом. Инструмент продается как наборами, так и поштучно, цена указана в руб. Оформить заказ можно через корзину интернет-магазина или по телефону указанному на сайте. Звонок бесплатный из любого города. Желаем выгодных скидок и покупок!
