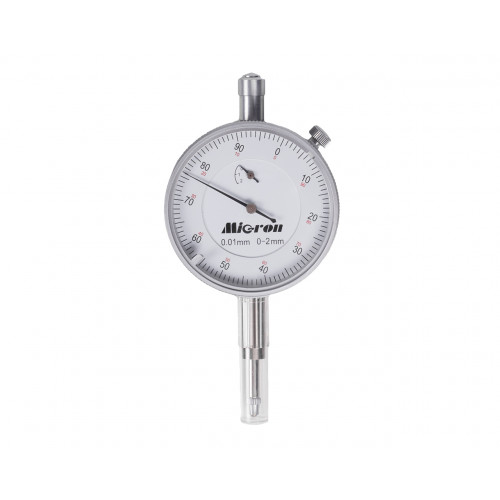

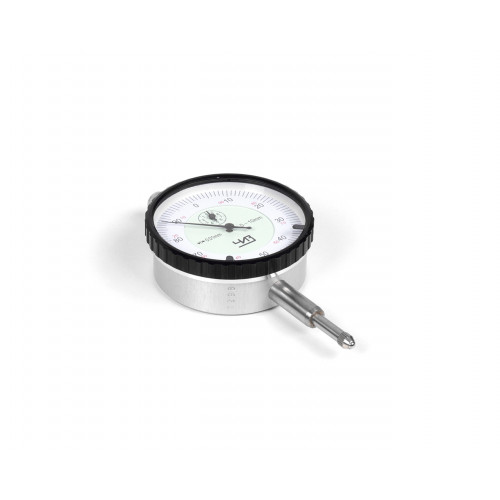

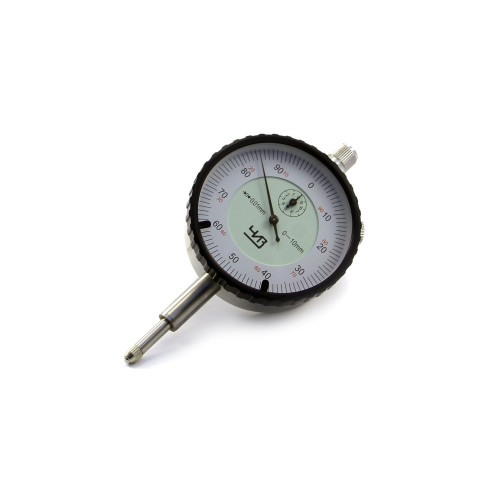

Индикатор часового типа – это многофункциональный высокоточный измерительный инструмент, применяемый для измерения, а также для выявлений отклонений размеров деталей в серийном производстве. Его действие основано на работе реечно-зубчатой и шестеренной передачи. Возвратно-поступательное движение измерительного стержня преобразуется во вращательное движение стрелки индикатора. Как правило, индикатор часового типа многооборотный, то есть число оборотов отсчитывает отдельный циферблат.
Прибор используется совместно с крепежными элементами, такими как стойки и штативы. Они должны иметь прочное массивное основание и быть устойчивыми. Для фиксации индикатора на стойке или штативе предусмотрено два варианта крепления: это может быть ушко, расположенное на задней панели устройства, или присоединительная гильза диаметром 8h7.
Индикатры часового типа выпускаются в нескольких типовидах:
- Индикатор часового ИЧ и ИТ предназначаются для измерения абсолютных и относительных линейных размеров, а также для определения величины отклонений от определенной геометрической формы и взаимного расположения поверхностей. Отличие между типами состоит в том, что прибор с маркировкой ИЧ обладает стержнем, который перемещается параллельно шкале, а ИТ - с перемещением измерительного стержня перпендикулярно шкале.
- Специальные индикаторы часового типа ИЧС предназначаются для настройки узлов станков и используются при обработке деталей.
- Индикатор часового типа ИЧТ предназначается для измерения твердости металлов и их сплавов согласно методу Роквелла в качестве отсчетного устройства. При измерении данным методом твердости при малых нагрузках используется индикатор часового типа 3ИЧТ.

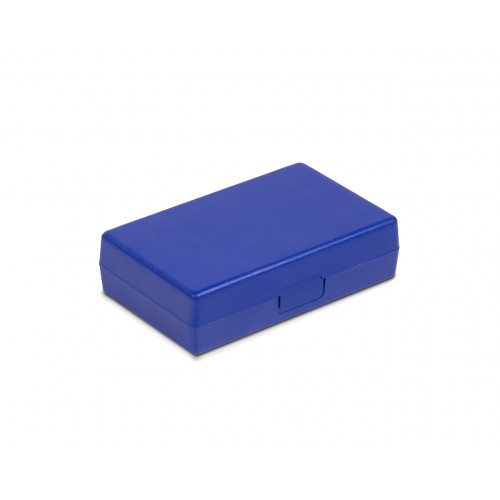

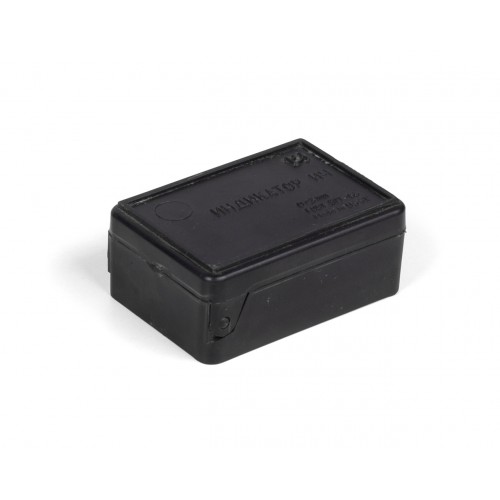

Приборы должны эксплуатироваться при температуре 20±15ºС и относительной влажности воздуха не более 80% при температуре 25ºС. Материал изготовления – углеродистая или нержавеющая сталь, измерительные поверхности покрыты твердым сплавом. Хранить многооборотный индикатор следует в специальном пластиковом или деревянном кейсе, который поставляется в наборе.
Приборы соответствуют ГОСТ 577-68, а так же требованиям технической документации фирмы-изготовителя.
